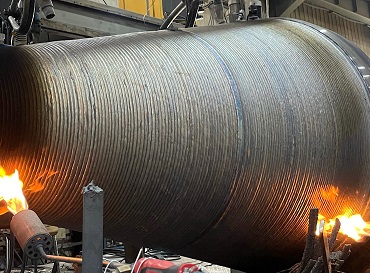

一、母材：堆焊效果的 “基础盘”，这些影响不可忽视
堆焊作为通过熔覆金属提升工件表面性能的工艺，母材的特性直接决定了堆焊层的结合强度、耐磨耐蚀性等核心指标，其影响主要集中在三个关键维度：
1. 母材材质成分：决定堆焊层的兼容性与稳定性
不同材质的母材，对焊材的适配性差异显著。比如低碳钢母材碳含量低、杂质少，与多数堆焊合金（如高锰钢、不锈钢）的兼容性强，堆焊后不易出现裂纹、气孔等缺陷，是堆焊工艺中最 “省心” 的母材类型；而高碳钢或合金结构钢，因碳含量高、合金元素（铬、钼等）占比高，堆焊时易与堆焊层形成硬脆的碳化物相，导致结合面剥离或堆焊层开裂。
特殊材质母材的影响更需警惕：铸铁母材含碳量高且存在石墨相，堆焊时石墨易分解产生 CO 气体，若排气不及时会形成密集气孔；不锈钢母材虽耐蚀性好，但部分型号（如 304）的奥氏体组织导热性差，堆焊时热量易积聚，可能导致母材变形，且与碳钢堆焊材料结合时易出现晶间腐蚀。
2. 母材表面状态：影响堆焊层的结合质量
母材表面的清洁度、粗糙度直接关系到堆焊层的熔合效果。若表面存在油污、铁锈、氧化皮或油漆等杂质，堆焊时这些杂质会在高温下燃烧、挥发，形成气孔、夹渣，破坏堆焊层与母材的冶金结合；而表面过于光滑（如机械抛光后的工件），会减少堆焊金属与母材的物理咬合面积，降低结合强度，尤其在承受冲击载荷的场景下，易出现堆焊层脱落。
此外，母材表面的缺陷（如划痕、砂眼、裂纹）若未预处理，堆焊后缺陷会延伸至堆焊层，导致整体性能失效。
3. 母材力学性能：限定堆焊工艺与材料选择
母材的硬度、强度、韧性等指标，会直接影响堆焊工艺参数的设定。例如，硬度较高的高强钢母材，热导率低、热膨胀系数大，堆焊时若冷却速度过快，易产生焊接应力，进而引发裂纹；而韧性较好的低碳钢母材，对冷却速度的适应性更强，工艺调整空间更大。
同时，母材的使用工况也需与堆焊层匹配：若母材用于高温环境，需选择耐高温的堆焊合金（如镍基合金），避免因母材与堆焊层的热稳定性差异，导致层间剥离。

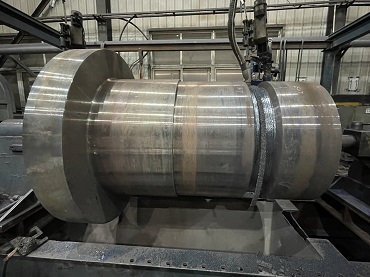

二、堆焊施工的核心注意事项：针对性规避母材带来的风险
1. 术前准备：做好母材 “适配与清洁”
材质适配：堆焊前需明确母材成分（可通过光谱分析确认），选择兼容性强的堆焊材料。例如，铸铁母材优先选用镍铁合金堆焊材料，减少碳化物析出；高碳钢母材可选用低氢型堆焊材料，降低裂纹风险。
表面处理：彻底清除母材表面的油污、铁锈、氧化皮等杂质，可用角磨机打磨至露出金属光泽，必要时进行喷砂处理；对表面缺陷（如裂纹、砂眼），需先进行补焊修复或打磨去除，避免缺陷延伸。
预热处理：针对高硬度、高碳含量的母材，堆焊前需进行预热（预热温度通常为 200-400℃，具体根据母材材质调整），降低焊接应力，减缓冷却速度，减少裂纹产生。
2. 术中控制：优化工艺参数，减少母材影响
控制热输入：根据母材特性调整焊接电流、电压和焊接速度，避免热输入过大导致母材过度熔化，稀释堆焊层成分（稀释率一般需控制在 10%-20% 以内）；对导热性差的母材（如不锈钢、高强钢），可采用分段焊接、跳焊等方式，减少热量积聚。
选择合适堆焊方法：厚壁母材可采用多层多道堆焊，每层焊后进行清渣处理，避免夹渣；要求高精度的工件，可选用氩弧焊堆焊，减少母材变形；大面积堆焊可采用埋弧焊，提高效率的同时保证焊接稳定性。
控制冷却速度：堆焊后避免母材快速冷却，可采用保温棉覆盖、缓冷坑缓冷等方式，尤其对高碳、高强母材，缓冷可有效降低裂纹发生率。
3. 术后处理：消除应力，保障堆焊效果
消应力处理：对重要工件，堆焊后需进行去应力退火（温度通常为 500-600℃），消除焊接过程中产生的残余应力，避免后续使用中出现裂纹。
质量检测：堆焊后需对堆焊层进行外观检查（无裂纹、气孔、夹渣等缺陷），必要时进行超声波检测或硬度测试，确保堆焊层与母材结合良好，性能达标。
后续加工：若堆焊层存在尺寸偏差，可进行机械加工，但需控制加工速度和进给量，避免因加工应力导致堆焊层脱落。
三、总结
母材是堆焊工艺的 “基础载体”，其材质成分、表面状态、力学性能等因素从根源上影响堆焊效果。堆焊施工的核心逻辑，在于通过 “术前适配、术中控温、术后消应力” 的全流程管控，针对性规避母材带来的兼容性、应力裂纹等风险。只有充分了解母材特性，选择合适的堆焊材料与工艺，才能实现堆焊层与母材的完美结合，真正提升工件的使用寿命和使用性能。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
