焊接作为机械制造、建筑工程、油气输送等领域的核心工艺，其接头质量直接决定构件的承载能力与使用安全性。焊接后探伤检测（无损检测）作为把控质量的最后一道关键关卡，能在不破坏构件的前提下，精准识别焊缝内部及表面的缺陷，如裂纹、气孔、夹渣、未焊透等。本文结合实操经验，梳理焊接后探伤的核心要点与注意事项，为一线检测作业及质量管控提供参考。
一、焊接后探伤的核心关键要点
（一）探伤时机：选对时间，避免误判

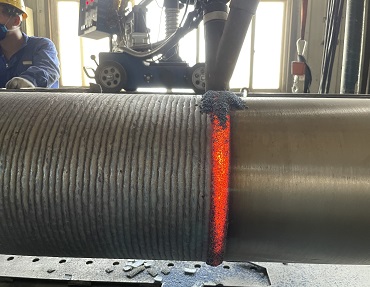

探伤检测并非焊接完成后立即进行，需严格把控时机。对于普通碳素钢、低合金钢构件，应待焊缝完全冷却至环境温度后再检测，通常不少于24小时；若焊接材料含氢量较高，或构件厚度较大（超过20mm），需延长冷却时间至48小时以上，防止因焊缝未完全凝固或氢致延迟裂纹未萌发而导致缺陷漏检。此外，对于需要进行焊后热处理的构件，探伤应安排在热处理之后，避免热处理过程对缺陷形态产生影响，确保检测结果能真实反映构件最终质量状态。
（二）检测方法：按需选型，精准匹配
不同探伤方法的检测原理、适用范围存在差异，需根据构件材质、厚度、焊接工艺及缺陷类型精准选型：
1. 超声波探伤（UT）：适用于厚度≥8mm的金属焊缝，对内部裂纹、未焊透、夹渣等体积型缺陷检出率高，检测速度快、成本低，是工业领域应用最广泛的探伤方法。实操中需重点把控探头频率（常用2-5MHz）、耦合剂选择（机油、甘油等，确保探头与工件良好耦合）及扫描范围（覆盖焊缝及热影响区，扫描速度不超过150mm/s）。
2. 射线探伤（RT）：通过X射线或γ射线穿透焊缝，利用缺陷对射线的衰减作用形成影像，能直观显示缺陷的位置、形状及大小，适用于各类金属及非金属焊缝，尤其适合检测薄壁构件（厚度≤60mm）的内部缺陷。需注意根据焊缝厚度调整射线能量，确保影像清晰度，同时严格控制曝光时间，避免因曝光不足或过度导致缺陷漏判、误判。
3. 磁粉探伤（MT）：仅适用于铁磁性材料（如碳钢、合金钢），主要检测焊缝表面及近表面（深度≤6mm）的裂纹、气孔等缺陷。检测前需对构件进行磁化（选择轴向磁化或周向磁化，确保磁场覆盖检测区域），施加磁粉（干磁粉或湿磁粉）后，观察磁粉堆积痕迹判断缺陷情况，检测完成后需对构件进行退磁处理，避免影响后续加工或使用。

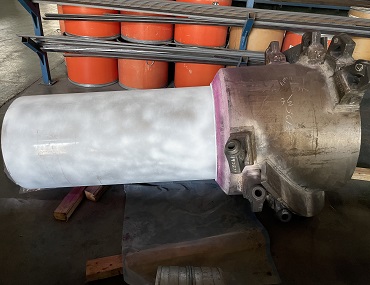

4. 渗透探伤（PT）：适用于各类非多孔性材料（金属、陶瓷等），可检测表面开口缺陷（如表面裂纹、针孔），不受构件材质磁性限制。操作核心是确保渗透液充分渗入缺陷（渗透时间不少于10分钟，温度控制在15-50℃），清洗时避免过度冲洗导致渗透液流失，显像阶段需保证显像剂均匀覆盖，等待足够时间（5-30分钟）后观察缺陷显示痕迹。
（三）检测范围：全面覆盖，无遗漏区域
探伤检测需覆盖焊缝全长及热影响区（热影响区宽度通常为焊缝宽度的1.5-2倍），避免出现检测盲区。对于角焊缝、搭接焊缝等特殊结构，需调整检测角度或采用多种方法联合检测，确保缺陷无遗漏。此外，对于焊接接头的关键部位（如受力集中处、焊缝交叉点、坡口过渡区），需进行重点检测，可适当缩小检测间距，提高缺陷检出精度。
（四）结果判定：标准为据，客观严谨
缺陷判定需严格依据相关国家标准（如GB/T 11345《焊缝手工超声波检测方法和探伤结果分级》、GB/T 3323《金属熔化焊焊接接头射线照相》），根据缺陷的类型、尺寸、数量及分布情况划分焊缝质量等级。实操中需注意区分缺陷与伪缺陷（如超声波检测中的底面反射波、磁粉检测中的磁导率变化区），避免误判。对于疑似缺陷，需采用其他探伤方法复核，确保判定结果准确可靠。
二、焊接后探伤的实操注意事项
（一）前期准备：细节把控，奠定基础
1. 工件清理：检测前需彻底清理焊缝及周边区域的油污、铁锈、氧化皮、焊渣等杂物，确保表面平整、无凸起或凹陷（粗糙度Ra≤6.3μm），避免杂物影响耦合效果（超声波探伤）、磁场分布（磁粉探伤）或渗透液渗入（渗透探伤）。
2. 设备校准：检测前需对探伤设备进行全面校准，包括超声波探伤仪的探头灵敏度、扫描线性，射线探伤仪的射线能量、曝光参数，磁粉探伤仪的磁场强度等，确保设备处于正常工作状态。校准记录需完整留存，以备质量追溯。
3. 人员资质：探伤检测人员需持有相应的资格证书（如无损检测Ⅱ级或Ⅲ级证书），熟悉检测方法的原理、操作流程及标准要求，避免因人员操作不规范导致检测结果失真。
（二）过程控制：规范操作，保障精度
1. 环境控制：检测环境需满足要求，如超声波探伤需避免强电磁干扰（防止仪器显示异常），射线探伤需在专用防护场地进行（避免射线泄漏），渗透探伤需避免粉尘、风、雨等影响渗透液和显像剂效果，温度控制在10-50℃为宜。
2. 操作规范：严格按照检测工艺卡执行操作，如超声波探伤时探头需平稳移动，避免跳跃或倾斜，确保声束垂直入射缺陷；射线探伤时需保证射线源、焊缝、胶片中心对齐，减少几何不清晰度；磁粉探伤时磁化电流需稳定，磁粉施加均匀；渗透探伤时各环节时间严格把控，不得随意缩短或延长。
3. 数据记录：实时、准确记录检测数据，包括检测时间、设备型号、校准记录、焊缝编号、缺陷位置、尺寸、类型及判定结果等，记录需清晰、完整、可追溯，避免后期出现质量争议时无据可查。
（三）安全防护：重中之重，杜绝隐患
1. 射线防护：射线探伤作业时，操作人员需穿戴专用防护用品（铅衣、铅帽、铅眼镜等），设置警示标识和防护围栏，禁止无关人员进入检测区域；采用γ射线探伤时，需严格管理放射源，避免放射源丢失或泄漏。
2. 机械安全：检测大型构件时，需确保构件固定牢固，避免检测过程中构件倾倒或移动；使用升降设备辅助检测时，需检查设备稳定性，操作人员系好安全带。
3. 化学防护：渗透探伤使用的渗透液、显像剂多为化学试剂，操作人员需穿戴手套、防护服，避免皮肤直接接触；检测现场需保持通风良好，防止化学试剂挥发产生有毒气体。
（四）后期处理：闭环管理，保障质量
1. 缺陷处理：对于检测发现的不合格缺陷，需及时反馈给焊接班组，明确缺陷位置和处理要求，严禁不合格焊缝流入下道工序。缺陷返修后，需对返修部位重新进行探伤检测，直至合格。
2. 设备维护：检测完成后，需对探伤设备进行清洁、维护，如超声波探头擦拭干净、涂抹防锈油，射线探伤仪关闭电源、整理线缆，磁粉探伤仪清理磁粉、检查磁化线圈，确保设备使用寿命。
3. 报告编制：根据检测记录编制探伤检测报告，明确检测依据、检测范围、缺陷情况及质量判定结果，报告需加盖检测单位公章和检测人员签字，作为构件质量验收的重要依据。
三、结语
焊接后探伤检测是保障焊接构件质量安全的关键环节，其核心在于“时机精准、方法适配、范围全面、判定严谨”，而实操过程中的前期准备、过程控制、安全防护及后期闭环管理则是确保检测结果可靠的重要支撑。一线作业人员需严格遵循相关标准规范，结合构件实际情况灵活调整检测策略，杜绝因操作不规范、管理不到位导致的质量隐患，为各类工程及设备的安全运行筑牢基础。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
