在机械制造与重型工业领域，碾环机作为环形锻件生产的核心设备，其锥辊部件直接承受着高温、高压及剧烈摩擦的工况考验。长期运行后，锥辊表面易出现磨损、裂纹、剥落等损伤，不仅影响环形锻件的加工精度和表面质量，还可能导致设备停机，增加生产维护成本。堆焊修复凭借其成本低、周期短、修复后性能可靠的优势，成为碾环机锥辊损伤修复的主流技术。本文结合实操经验，详细解析碾环机锥辊堆焊修复的工艺流程及关键控制要点，为行业从业者提供实用参考。
一、碾环机锥辊损伤特点及堆焊修复意义
碾环机锥辊的工作环境极为恶劣，在对环形坯料进行轧制时，需承受高达数百兆帕的接触压力，同时伴随坯料带来的300-800℃高温传导，再加上坯料与锥辊表面的相对滑动摩擦，导致锥辊常见损伤形式主要分为三类：一是表面磨损，表现为辊面尺寸变小、粗糙度下降，多由长期摩擦和高温氧化共同作用导致；二是热疲劳裂纹，高温与常温的交替循环使辊面产生周期性热应力，进而形成细小裂纹，若不及时处理会逐渐扩展至内部；三是局部剥落，当裂纹扩展到一定程度，辊面材料会在压力作用下发生剥落，形成凹坑。
针对上述损伤，传统的修复方式多为更换新锥辊，但新锥辊的制造周期长（通常需要1-2个月），且成本高昂（占设备配件总成本的30%-40%）。而堆焊修复通过在损伤表面熔覆一层具有高强度、高耐磨性、耐高温的合金材料，可快速恢复锥辊的尺寸精度和使用性能，修复周期仅为更换新辊的1/3-1/2，成本可降低50%-70%。同时，合理的堆焊工艺还能使修复后的锥辊性能优于原辊，延长其使用寿命，对保障生产连续性、降低企业运营成本具有重要意义。
二、碾环机锥辊堆焊修复工艺流程
碾环机锥辊堆焊修复是一项系统性的技术工作，需严格遵循“前期准备—堆焊施工—后期处理”的流程，每个环节的操作质量直接影响修复效果。
（一）前期准备：修复质量的基础保障
前期准备工作的核心目标是清除损伤部位、保障基体与堆焊层的结合质量，主要包括锥辊拆卸与检测、表面预处理、焊材选择三个关键步骤。
1. 锥辊拆卸与检测：首先将损伤锥辊从碾环机上拆卸下来，清理表面的油污、氧化皮及杂物。随后进行全面检测，采用肉眼观察结合超声波探伤的方式，确定损伤范围（磨损深度、裂纹长度及扩展方向）、损伤程度，同时测量锥辊的关键尺寸（直径、锥度、长度），以此制定堆焊修复方案，明确堆焊区域、堆焊厚度及焊接参数。对于存在深裂纹的锥辊，需先采用角磨机或碳弧气刨清除裂纹，直至裂纹完全消失，必要时需进行探伤复检，确保裂纹清除彻底。

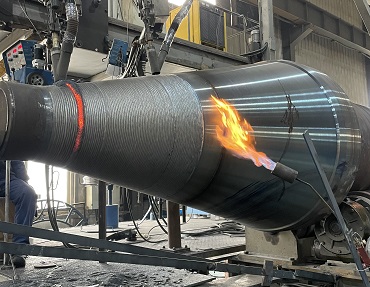

2. 表面预处理：对确定的堆焊区域进行打磨处理，去除表面的氧化层、脱碳层及疲劳层，使基体金属露出光泽，以提高堆焊层与基体的结合强度。打磨后需用丙酮或酒精擦拭表面，清除残留的打磨粉尘和油污。同时，为减少堆焊过程中锥辊的变形，对于大型锥辊，需在堆焊前进行预热处理，预热温度根据锥辊基体材料确定（如45号钢基体预热温度为150-200℃，合金结构钢基体预热温度为200-300℃），预热采用火焰加热方式，确保加热均匀，预热范围覆盖堆焊区域及周边50-100mm的范围。
3. 焊材选择：焊材的选择需结合锥辊的工作工况和基体材料，核心要求是保证堆焊层具有良好的耐磨性、耐高温性和抗裂性。常用的堆焊焊材主要有合金结构钢焊条（如D256、D266）、高铬铸铁焊条（如D322、D337）、耐磨合金焊丝（如HRC-55、HRC-60）等。对于承受高温、剧烈摩擦的碾环机锥辊，优先选择高铬铸铁类焊材，其堆焊层硬度可达HRC55-65，具有优异的耐磨性和高温稳定性；若锥辊承受的冲击载荷较大，则可选择合金结构钢焊材，兼顾耐磨性和韧性。焊材在使用前需按要求进行烘干处理（焊条烘干温度为300-350℃，保温2小时；焊丝烘干温度为150-200℃，保温1小时），以去除焊材中的水分，减少堆焊过程中气孔、裂纹等缺陷的产生。
（二）堆焊施工：核心环节的精准控制
堆焊施工是修复工作的核心，需根据锥辊的结构特点和修复方案，选择合适的堆焊方法和焊接参数，确保堆焊层成形良好、无缺陷。
1. 堆焊方法选择：目前碾环机锥辊堆焊常用的方法有手工电弧堆焊、埋弧自动堆焊和气体保护焊堆焊三种。手工电弧堆焊操作灵活，适用于损伤部位不规则、小型锥辊的修复，但堆焊效率较低，焊缝质量受操作人员技能影响较大；埋弧自动堆焊具有堆焊效率高、焊缝成形均匀、质量稳定的优势，适用于大型锥辊的大面积堆焊修复，但设备投入较高，对堆焊区域的平整度要求较高；气体保护焊堆焊（如CO₂气体保护焊）兼具操作灵活和效率较高的特点，焊缝成形美观，适用于中大型锥辊的修复，是目前应用较为广泛的堆焊方法。

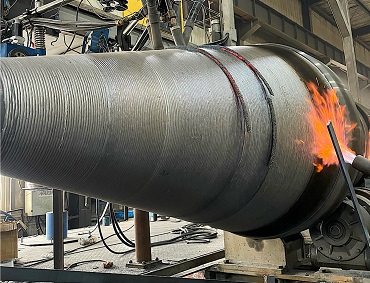

2. 焊接参数确定：焊接参数的选择需结合焊材类型、堆焊方法、锥辊基体材料及堆焊层厚度确定，核心参数包括焊接电流、焊接电压、焊接速度和焊枪角度。以CO₂气体保护焊堆焊高铬铸铁焊丝为例，焊接电流通常控制在180-220A，焊接电压为24-28V，焊接速度为300-400mm/min，焊枪与锥辊表面的夹角控制在60-75°，气体流量为15-20L/min。在堆焊过程中，需严格控制焊接电流和速度，避免电流过大导致基体过度熔化，产生稀释率过高的问题，影响堆焊层的耐磨性；同时避免速度过快导致焊缝未焊透、夹渣等缺陷。此外，为减少堆焊层的应力集中，堆焊应采用多层多道焊的方式，每层焊缝之间的搭接量控制在焊缝宽度的1/3-1/2，且相邻焊道的焊接方向应相反，层间温度需控制在100-150℃，若温度过高需暂停堆焊，待冷却至规定温度后再继续。
3. 堆焊过程监控：堆焊过程中需安排专人进行监控，重点观察焊缝的成形情况、锥辊的温度变化及是否出现裂纹等缺陷。若发现焊缝出现气孔、夹渣等缺陷，需及时停止堆焊，清除缺陷部位后再继续焊接；若发现锥辊温度过高，需采取强制冷却措施（如吹风冷却），但需注意冷却速度不宜过快，避免产生热应力裂纹。同时，堆焊过程中需保证锥辊的固定牢固，避免出现位移，影响堆焊后锥辊的尺寸精度。
（三）后期处理：保障修复精度与性能
堆焊完成后，需进行后期处理，主要包括焊后热处理、机械加工和质量检验三个步骤，以消除堆焊应力、恢复锥辊的尺寸精度和表面质量。
1. 焊后热处理：堆焊后的锥辊内部存在较大的焊接应力，若不及时消除，易导致堆焊层出现裂纹，影响修复后的使用寿命。因此，堆焊完成后需立即进行焊后热处理，常用的热处理方式为回火处理。回火温度根据堆焊层材料和基体材料确定，一般为550-650℃，保温时间为2-4小时，然后随炉缓慢冷却至室温。通过回火处理，可有效消除焊接应力，降低堆焊层的硬度，提高其韧性，同时还能改善堆焊层的组织性能，增强堆焊层与基体的结合强度。
2. 机械加工：焊后热处理完成后，对锥辊进行机械加工，以恢复其原有的尺寸精度和表面粗糙度。加工过程需遵循“粗加工—半精加工—精加工”的流程，粗加工主要去除堆焊层的多余部分，预留2-3mm的精加工余量；半精加工进一步细化尺寸，预留0.5-1mm的精加工余量；精加工则严格按照锥辊的图纸要求进行加工，确保锥辊的直径、锥度、圆度等尺寸精度符合标准，表面粗糙度Ra≤1.6μm。加工过程中需注意控制切削速度和进给量，避免加工应力过大导致堆焊层剥落。
3. 质量检验：机械加工完成后，对修复后的锥辊进行全面的质量检验，检验项目包括尺寸精度检验、表面质量检验和内部质量检验。尺寸精度检验采用卡尺、千分尺、百分表等工具，对锥辊的关键尺寸进行测量，确保符合图纸要求；表面质量检验采用肉眼观察和粗糙度仪测量，要求锥辊表面无裂纹、气孔、夹渣等缺陷，粗糙度符合标准；内部质量检验采用超声波探伤的方式，检查堆焊层与基体的结合情况，确保无未焊透、内部裂纹等缺陷。经检验合格后的锥辊方可安装回碾环机投入使用。
三、碾环机锥辊堆焊修复关键要点
在堆焊修复过程中，需重点关注以下关键要点，以保障修复质量和效果：
1. 严格控制基体稀释率：基体稀释率是影响堆焊层性能的关键因素，稀释率过高会导致堆焊层中合金元素含量降低，耐磨性、耐高温性下降。因此，在堆焊过程中需通过合理选择焊接参数（如小电流、快速度）、采用多层多道焊、控制焊枪角度等方式，将基体稀释率控制在10%-15%以内。
2. 有效控制焊接应力与裂纹：焊接应力是导致堆焊层出现裂纹的主要原因，需从预热、焊接过程、焊后热处理三个环节进行控制。预热可减少基体与堆焊层的温差，降低热应力；焊接过程中采用多层多道焊、控制层间温度，可避免应力集中；焊后及时进行回火处理，可彻底消除焊接应力，防止裂纹产生。
3. 保证堆焊层与基体结合牢固：堆焊层与基体的结合质量直接影响修复后锥辊的使用寿命，需通过严格的表面预处理（去除氧化层、油污）、合理的预热温度、合适的焊接参数等方式，确保堆焊层与基体实现冶金结合，无未焊透、结合不良等问题。
4. 精准控制尺寸精度：锥辊的尺寸精度直接影响环形锻件的加工质量，需在堆焊过程中控制堆焊厚度，预留合理的加工余量，在机械加工阶段严格按照图纸要求进行加工，确保锥辊的直径、锥度、圆度等关键尺寸符合标准。
四、结语
碾环机锥辊堆焊修复是一项技术含量较高的系统工程，其修复质量受前期准备、堆焊施工、后期处理等多个环节的影响。在实际修复工作中，需结合锥辊的损伤特点、基体材料和工作工况，制定科学合理的修复方案，严格控制每个环节的操作质量，重点关注基体稀释率、焊接应力与裂纹、结合质量、尺寸精度等关键要点，才能确保修复后的锥辊性能可靠、使用寿命延长。随着堆焊技术的不断发展，新型耐磨焊丝的研发和自动化堆焊设备的应用，将进一步提高碾环机锥辊堆焊修复的质量和效率，为重型工业的高效生产提供更有力的保障。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
