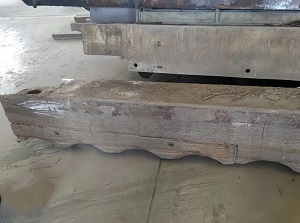

在工业制造领域,侧挡板作为机械设备中的关键耐磨部件,长期承受高磨损、冲击等复杂工况。通过耐磨焊丝堆焊技术对侧挡板进行表面强化,能够显著延长其使用寿命并降低维护成本。然而,若工艺控制不当,堆焊过程中易出现裂纹、气孔、夹渣等缺陷,影响最终性能。本文将结合堆焊技术的核心优势,系统分析如何优化工艺以规避焊接缺陷,确保堆焊质量。
一、耐磨焊丝堆焊的核心优势
1、高效延长部件寿命
堆焊技术通过在侧挡板表面熔覆高硬度合金层(如碳化钨、高铬铸铁等),显著提升其耐磨性和抗冲击能力,避免频繁更换部件带来的停机损失。
2、成本效益显著
相比整体使用昂贵的高性能材料制造侧挡板,堆焊仅需在关键区域熔覆耐磨层,既节省材料成本,又减少加工能耗。
3、灵活适应复杂工况
可根据不同工况需求选择匹配的焊丝成分(如耐高温、耐腐蚀等),实现定制化修复与强化。
二、常见焊接缺陷成因及预防措施
1. 裂纹问题
成因:焊后冷却速度过快、母材与焊丝成分差异大导致内应力集中。
预防方案:
预热控制:对侧挡板母材进行150~250℃预热,降低温度梯度,缓解热应力。
焊后缓冷:堆焊完成后覆盖保温材料(如石棉毡),避免骤冷。
焊丝匹配:选择与母材热膨胀系数相近的焊丝,减少界面应力。
2. 气孔与夹渣
成因:保护气体不足、焊道清理不彻底或焊丝受潮。
预防方案:
气体保护优化:采用纯度≥99.99%的惰性气体(如Ar+CO₂混合气),确保熔池有效隔绝空气。
焊前清洁:彻底清除母材表面的油污、锈迹及前道焊渣。
焊丝管理:焊丝需干燥储存,使用前在100~150℃烘干1小时。
3. 层间未熔合
成因:焊接电流过小或焊枪移动速度过快,导致熔深不足。
预防方案:
参数匹配:根据焊丝直径调整电流(如φ1.2mm焊丝推荐电流180~220A),确保熔池充分渗透。
操作规范:采用短弧焊并保持焊枪角度(70°~80°),避免焊道搭接不良。
三、工艺优化与质量控制要点
1、多层堆焊策略
采用多道窄焊工艺,控制每层厚度在3~4mm,降低单层热输入,减少变形风险。
2、实时监测与调整
借助红外测温仪监控层间温度(建议≤150℃),避免过热导致晶粒粗化。
3、无损检测保障
焊后通过渗透检测(PT)或超声波检测(UT)排查表面及内部缺陷,确保关键区域无隐患。
四、结语
耐磨焊丝堆焊技术为侧挡板的性能提升提供了高效、经济的解决方案,但需通过科学的工艺设计和严格的质量管控规避缺陷风险。企业可通过优化焊材选择、规范操作流程及强化人员培训,充分释放堆焊技术的优势,实现降本增效与产品质量的双重提升。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话:18202593233
|
