阀门密封面的耐磨性能直接影响阀门的使用寿命和密封效果。采用耐磨焊丝堆焊技术可以显著提升密封面的硬度与耐磨性，但在堆焊过程中容易出现成型不良、裂纹、气孔等缺陷。本文将介绍如何控制耐磨焊丝堆焊阀门密封面的成型质量，并有效避免常见缺陷。

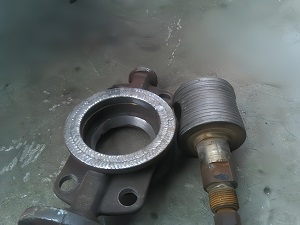

一、耐磨焊丝堆焊成型控制

1. 焊前准备

      基材处理：确保阀门密封面基材清洁，去除油污、氧化皮等杂质，避免焊接缺陷。

      预热控制：根据材料选择适当的预热温度（通常100~300℃），减少焊接应力，防止裂纹。

      焊丝选择：选用与基材匹配的高硬度耐磨焊丝（如镍基或铁基合金焊丝）。

2. 焊接参数优化

      电流与电压：采用合适的焊接电流（如100~200A）和电压（20~30V），确保熔敷均匀。

      焊接速度：控制焊枪移动速度（通常5~15cm/min），过快易导致成型不良，过慢则可能产生过热缺陷。

      送丝速度：与电流匹配，确保熔池稳定，避免未熔合或飞溅。

3. 堆焊工艺控制

      多层堆焊：采用多层多道焊，每层厚度控制在2~3mm，减少热影响区裂纹风险。

      焊道搭接：合理规划焊道搭接量（约30%~50%），确保表面平整，减少后续加工量。

      温度控制：层间温度控制在100~200℃，避免过高导致材料性能下降。

二、常见缺陷及预防措施

1. 裂纹

      原因：焊接应力过大、预热不足或冷却过快。

      预防：提高预热温度，采用缓冷措施（如保温棉覆盖）。

2. 气孔

      原因：焊丝或基材受潮、保护气体不足。

      预防：确保焊丝干燥，使用合格保护气体（如纯氩或混合气体）。

3. 未熔合

      原因：焊接速度过快或电流过低。

      预防：调整焊接参数，确保熔池充分润湿基材。

4. 变形

      原因：焊接热输入不均或夹具固定不当。

      预防：采用对称焊接顺序，使用专用夹具固定阀门。

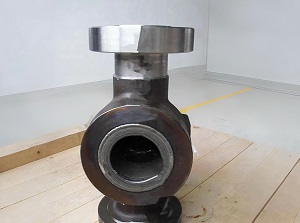

三、焊后处理与检测

      缓冷处理：焊后保温缓冷，减少残余应力。

      机械加工：采用磨削或精车方式修整密封面，确保尺寸精度和光洁度。

      无损检测：通过渗透检测（PT）或超声波检测（UT）检查裂纹、气孔等缺陷。

四、结论

      耐磨焊丝堆焊阀门密封面的质量取决于焊前准备、焊接参数优化及焊后处理。通过合理控制工艺参数，并采取针对性的缺陷预防措施，可显著提高密封面的耐磨性和使用寿命，确保阀门在苛刻工况下的可靠运行。

      以上内容由堆焊焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
