一、工况倒逼技术升级：连铸辊堆焊的核心诉求
连铸辊作为板坯连铸机的 "脊梁骨"，承担着承载钢坯、控制鼓肚量的关键职能，却长期处于高温氧化、热疲劳冲击、机械磨损三重考验中。某钢厂数据显示，辊子每更换一次需停机 1-4 小时，直接损失产值超 180 万元，且轴承、密封件等配套部件损耗率同步攀升。传统堆焊材料要么耐磨性能不足，要么工艺复杂导致修复成本高企，而明弧焊耐磨药芯焊丝的出现，恰好破解了这一行业困局。
二、明弧焊耐磨药芯焊丝的四大核心优势
1. 性能适配：精准对抗多维度磨损
这类焊丝多采用铬钼低碳合金配方，堆焊三层后硬度可达 HRC42 以上，高温强度与抗氧化性尤为突出。某钢企的对比测试显示，其堆焊层因快速冷却细化碳化铬晶体，在弧形段等受力复杂区域的使用寿命达到埋弧焊工艺的两倍。
2. 工艺简化：降本增效的实操优势
明弧焊以自保护特性省去焊剂烘干、焊渣清理等环节，单人可操作多把焊枪，设备投入与维护成本显著降低。天津雷公的 LZ414N 型号焊丝更实现了 "成形美观、飞溅小" 的效果，焊后无需额外打磨即可满足辊面精度要求。相较于埋弧焊，其工序周期缩短 40%，尤其适合中小批量修复或旧辊二次处理场景。
3. 操作灵活：适配复杂修复场景
电弧可视化的特性让焊工能实时观察熔池状态，在修复磨损不均的驱动辊时，可通过即时参数调整保证堆焊质量。针对结晶器足辊、扇形段辊等异形部件，细直径（2.4-4.0mm）焊丝能精准完成打底与成形焊接，解决了埋弧焊无法适配复杂曲面的难题。
4. 成本可控：全生命周期效益凸显
从综合成本看，虽然单根焊丝价格略高于普通材料，但因减少停机损失、降低更换频率，长期效益十分显著。宝钢东山基地采用该技术后，年修复成本从 376 万元降至 93 万元，产线良品率从 65.8% 提升至 85%，投资回收期仅需 2 年。

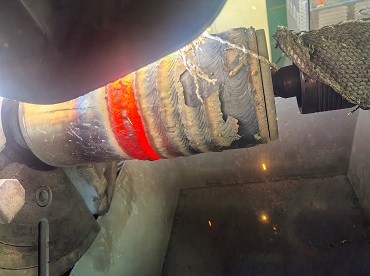

三、堆焊实操技巧：从准备到验收的全流程把控
1. 焊前准备：筑牢质量基础
工件处理：必须车削去除疲劳层，用角磨机打磨表面至金属光泽，彻底清除油锈等杂质，否则易引发气孔与裂纹。
预热保温：将辊体缓慢升温至 150℃以上并保温，出炉后立即焊接，避免温度骤降导致的应力集中。
材料管理：焊丝需存放于阴凉干燥处，开包后 24 小时内用完，焊接用 CO₂或 Ar 气纯度需分别达到 99.5%、99.95% 以上。

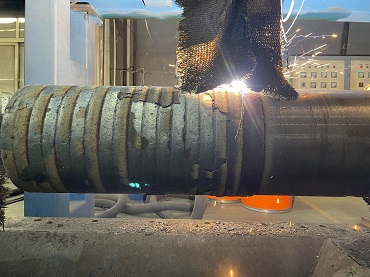

2. 操作规范：细节决定寿命上限
采用小幅摆动焊法，摆幅控制在焊丝直径的 3-5 倍，避免熔渣卷入形成夹渣；
每完成一层焊接，必须用钢丝刷彻底清理焊渣，检查无缺陷后再进行下一层堆焊；
焊枪与辊面保持 15-20° 倾角，确保熔深均匀，减少未熔合缺陷。
3. 焊后处理与质量验收
焊后立即送入保温箱，缓慢冷却至 100℃以下出炉，消除焊接内应力；
验收采用 "三看一测" 标准：看表面平整无裂纹、看边缘融合无咬边、看颜色均匀无氧化，用硬度计检测焊层硬度是否达标（通常≥HRC40）。
四、常见缺陷及解决方案
气孔：诱发原因包括气体纯度不足、焊丝受潮、表面清理不彻底；解决对策为更换高纯保护气、烘干焊丝（120℃/2h）、打磨至无氧化皮。
夹渣：诱发原因是层间焊渣未清理、摆幅过大；解决对策为加强层间清理、缩小摆幅至 10mm 以内。
热裂纹：诱发原因是层间温度过低、合金成分偏析；解决对策为提高预热温度、选用低硫磷焊丝（P,S≤0.03%）。
熔深不足：诱发原因是电流过小、送丝不稳；解决对策为增大电流 5-10A、检查送丝机构张力。
五、行业应用趋势：精准匹配创造价值
当前钢厂已形成 "工艺组合" 共识：用埋弧焊完成水平段辊批量堆焊保障效率，用明弧焊处理弧形段、驱动辊等关键部位提升寿命。随着 LZ414N 等新型焊丝的推广，以及智能堆焊产线的普及，连铸辊堆焊修复正从 "被动更换" 转向 "主动延寿"，为钢铁行业降本增效提供核心技术支撑。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
