一、施工背景与目的
水泥下料斗作为混凝土搅拌站、水泥仓等设备的关键部件，长期承受水泥、骨料等物料的冲击与磨损，易出现内壁变薄、局部破损等问题，直接影响下料效率和设备使用寿命。堆焊施工通过在磨损部位熔敷耐磨合金层，能显著提升下料斗表面硬度和耐磨性，延长设备检修周期，降低运维成本，是解决下料斗磨损问题的经济有效手段。
二、施工前期准备
（一）设备与材料准备
堆焊设备：选用直流弧焊机，配备焊枪、地线夹、焊接电缆等配件，确保设备性能稳定，电流调节范围满足施工需求（80-200A）。提前对焊机进行试机调试，检查电缆连接是否牢固，避免施工中出现断电、电流波动等问题。
焊接材料：根据水泥下料斗母材材质（通常为 Q235B、Q345R）和磨损工况，选用LZ5801Z型耐磨焊丝（直径2.8mm 或 3.2mm）。使用前将焊丝放入烘干箱，在 200℃温度下烘干 2 小时，去除水分，防止焊接时产生气孔、夹渣等缺陷；烘干后放入保温桶随取随用，避免再次吸潮。
辅助工具：准备角磨机、钢丝刷、手锤、卷尺、焊缝量规、测温仪等工具，用于母材清理、焊缝打磨、尺寸测量和温度监控。
（二）母材处理
先停止下料斗相关设备运行，切断电源并挂牌警示，确保施工环境安全。清空下料斗内残留水泥、杂物，用高压风或水枪冲洗干净，避免杂质影响焊接质量。
用角磨机对下料斗磨损部位进行打磨，去除表面氧化皮、锈蚀、油污及旧焊缝缺陷，直至露出金属光泽。打磨范围应超出磨损区域边缘 50mm 以上，确保堆焊层与母材紧密结合。
检查母材表面是否存在裂纹、气孔等缺陷，若发现缺陷需用角磨机开槽清除，必要时进行补焊修复，待缺陷完全消除后再进行堆焊施工。
对打磨后的母材进行预热处理，采用火焰加热方式，预热温度控制在 80-150℃，预热范围以堆焊区域为中心，向周围扩展 100mm，用测温仪实时监测温度，避免局部过热或温度不均。

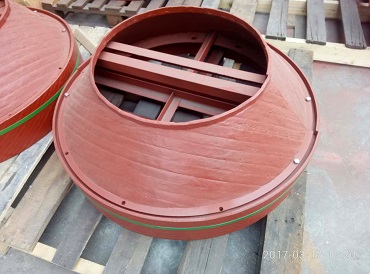

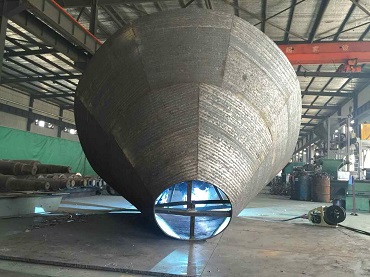

三、堆焊施工流程
（一）焊接参数设定
根据焊丝直径和母材厚度，合理设定焊接参数：选用直径 2.8mm焊丝时，焊接电流350-400A，电弧电压29-31V；选用直径 3.2mm焊丝时，焊接电流300-400A，电弧电压29-31V。施工中可根据实际焊接情况微调参数，确保焊缝成形良好。
（二）堆焊操作要点
采用手工电弧焊进行堆焊，焊接时焊丝与母材保持 60-70° 夹角，采用锯齿形或月牙形运条方式，运条速度均匀，避免出现焊条粘连、未熔合等问题。
堆焊采用多层多道焊方式，每层焊缝厚度控制在 3-4mm，相邻焊道之间搭接宽度为焊道宽度的 1/3-1/2，层间温度保持在 80-120℃，若温度过高需暂停焊接，待冷却至规定温度后再继续。
堆焊过程中及时清理熔渣，每焊完一道焊缝，用钢丝刷清除表面熔渣和飞溅物，检查焊缝表面是否存在气孔、夹渣、裂纹等缺陷，若发现缺陷立即用角磨机打磨清除后补焊。
堆焊层高度根据磨损需求确定，通常比原母材表面高出 2-3mm，确保后续加工后仍能满足耐磨要求。下料斗易磨损部位（如下料口、锥段等）可适当增加堆焊层数，提升耐磨性能。
（三）焊接顺序规划
为减少焊接应力，避免母材变形，堆焊顺序遵循 “先边缘后中心、先局部后整体” 的原则。先对下料斗磨损严重的局部区域进行堆焊，再向周围扩展；对于大面积磨损区域，采用分段跳焊方式，每段长度控制在 200-300mm，交替进行焊接，分散焊接热量。
四、后期处理与质量检验
（一）焊后冷却
堆焊完成后，对堆焊区域进行缓冷处理，用保温棉覆盖焊缝及周边区域，自然冷却至室温，避免快速冷却产生焊接裂纹。禁止用水直接冷却，防止母材与堆焊层因温差过大导致结合不良。
（二）焊缝打磨
待焊缝完全冷却后，用角磨机对堆焊层表面进行打磨，去除焊缝余高、飞溅物和尖锐棱角，使堆焊层表面平整光滑，与下料斗原有表面过渡平缓，避免影响物料流动。打磨后堆焊层表面粗糙度应控制在 Ra6.3μm 以下。
（三）质量检验
外观检验：用肉眼或放大镜观察堆焊层表面，无明显气孔、夹渣、裂纹、未熔合等缺陷，焊缝成形均匀，表面平整，符合设计要求。
尺寸检验：用卷尺、焊缝量规测量堆焊层的厚度、宽度和高度，确保尺寸偏差在允许范围内（厚度偏差 ±0.5mm，宽度偏差 ±5mm）。
硬度检验：采用布氏硬度计对堆焊层进行硬度检测，检测点不少于 3 个，均匀分布在堆焊区域，堆焊层硬度应达到 HRC55 以上，确保耐磨性能满足使用要求。
无损检测：对重要部位的堆焊层，采用渗透检测（PT）或磁粉检测（MT）方法进行无损检测，检查内部是否存在隐藏缺陷。
五、安全与环保措施
施工人员必须穿戴好个人防护用品，包括焊接面罩、防护眼镜、焊工手套、阻燃工作服、防砸鞋等，避免弧光灼伤、高温烫伤和触电事故。
施工区域设置警示标志，禁止无关人员进入。配备灭火器、消防沙等消防器材，防止焊接火花引发火灾。
焊接作业时产生的烟尘和有害气体，需通过通风设备排出，施工人员可佩戴防尘口罩，减少有害物质吸入。
施工结束后，清理现场杂物、焊接废渣和废弃焊条，做到工完场清，保护环境。
六、施工注意事项
堆焊施工需在无风、无雨的环境下进行，若在室外施工，需搭建临时防护棚，避免风、雨影响焊接质量。
焊接过程中若遇到停电、设备故障等情况，需立即停止焊接，待恢复正常后，对已焊焊缝进行检查，确认无缺陷后再继续施工。
施工人员需具备相应的焊接资质，熟悉本施工方案和焊接工艺要求，严禁无证操作。
堆焊后的下料斗需静置 24 小时以上方可投入使用，确保堆焊层与母材完全结合，避免过早受力导致焊缝开裂。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233 |
