一、活塞杆堆焊的核心意义与常见缺陷类型

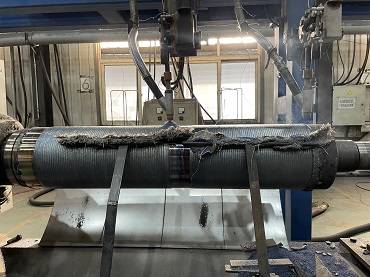

活塞杆作为液压油缸、气缸等设备的核心传动部件，长期承受往复运动、压力载荷及介质腐蚀，其表面硬度、耐磨性和耐腐蚀性直接决定设备使用寿命。堆焊技术通过在活塞杆基体表面熔敷一层高性能合金材料，能显著提升表面性能、修复磨损部位，降低更换成本。但堆焊过程中，受基体材质、焊接参数、操作手法等因素影响，易出现气孔、裂纹、夹渣、未熔合、堆焊层脱落等缺陷，不仅影响表面质量，更可能导致使用中发生断裂、渗漏等安全隐患。
二、关键焊接缺陷的成因与控制策略
（一）气孔缺陷：源头把控气体残留
气孔是活塞杆堆焊中最常见的缺陷，多因焊接区域存在氢气、氧气、氮气等气体未及时逸出熔池所致。
成因分析：基体表面油污、铁锈、水分未清理干净；焊接材料（耐磨焊丝、焊剂）受潮或含杂质；保护气体纯度不足、流量不稳定；焊接电流过大导致熔池过热，气体溶解度增加。
控制措施：焊前对活塞杆表面进行彻底清理，用角磨机去除氧化皮、铁锈，用丙酮擦拭油污，确保焊接区域无杂质；焊接材料需按要求烘干，焊丝存放于干燥环境，焊剂使用前经 200-300℃烘干 2 小时以上；选用纯度≥99.9% 的保护气体，根据焊接电流调整流量（通常 8-15L/min），确保熔池完全覆盖；合理控制焊接电流，避免熔池过大过深，同时适当提高焊接速度，减少气体停留时间。
（二）裂纹缺陷：重点防范应力集中
裂纹是堆焊中最危险的缺陷，分为热裂纹和冷裂纹，前者多产生于堆焊层，后者可能延伸至基体，直接影响结构强度。
成因分析：堆焊材料与基体材质匹配度差，热膨胀系数差异过大；焊接过程中温度梯度大，产生残余应力；基体含碳量过高或存在淬硬组织，焊接时脆性增加；焊后未及时热处理，应力未释放。
控制措施：根据基体材质（如 45 钢、27SiMn）选择匹配的堆焊材料，避免异种金属焊接产生过大应力；采用预热工艺，预热温度控制在 150-300℃（具体根据基体厚度和材质调整），减小焊接区域温差；采用多层多道焊，每层焊接后进行锤击消除应力，控制层间温度不超过 350℃；焊后及时进行去应力退火处理，温度 600-650℃，保温 2-3 小时后缓冷；焊接过程中控制焊接速度均匀，避免电流突变导致热输入不稳定。
（三）夹渣与未熔合：优化焊接操作与参数
夹渣是熔池中熔渣未上浮至表面，残留于堆焊层或堆焊层与基体界面；未熔合则是焊接时基体或前一层焊道未充分熔化，导致堆焊层与基体结合不紧密。
成因分析：焊接电流过小，熔池温度不足，熔渣难以上浮；焊接速度过快，熔渣来不及分离；焊条或焊丝角度不当，熔渣被卷入熔池；焊接区域清理不彻底，存在杂质；多层焊时，前一层焊道表面未清理干净。
控制措施：合理调整焊接参数，确保熔池温度足够（电流根据焊丝直径选择，如 φ1.2mm 焊丝电流 180-220A），焊接速度保持在 3-5mm/s；焊接时保持焊条或焊丝角度为 15-30°，避免熔渣卷入；多层焊前，用角磨机清理前一层焊道表面的熔渣、飞溅和氧化皮，确保焊接界面洁净；采用摆动焊接手法，增加熔池搅拌，促进熔渣上浮；焊接过程中及时清理熔池表面的熔渣，避免堆积。
（四）堆焊层脱落：强化界面结合与质量管控
堆焊层脱落多发生在使用过程中，表现为堆焊层与基体分离，主要因界面结合强度不足所致。
成因分析：基体表面清理不彻底，存在油污、氧化皮等隔离层；未熔合缺陷未及时发现，界面结合不紧密；堆焊层厚度不均匀，应力分布不均；焊接参数不当，导致界面晶粒粗大，结合力下降；堆焊后未进行适当的热处理，界面组织性能不佳。
控制措施：严格执行焊前清理流程，确保基体表面达到无油、无锈、无水分的 “三无” 标准，必要时进行喷砂处理，提高表面粗糙度，增强结合力；加强焊接过程中的质量检查，采用肉眼观察、超声波检测等方式，及时发现未熔合等缺陷并返修；控制堆焊层厚度，单次堆焊厚度不超过 3mm，总厚度根据需求控制在 5-15mm，避免厚度过大导致应力集中；选择合适的焊接工艺，如氩弧焊、埋弧焊等，确保焊接热量集中，界面充分熔合；焊后进行调质处理，优化堆焊层与基体的界面组织，提升结合强度。
三、活塞杆堆焊的实操注意事项
焊前准备精细化：除表面清理外，需检查活塞杆的圆度、直线度，变形超标的需先进行校直；堆焊设备（焊机、送丝机、保护气瓶）需提前调试，确保电流、电压、送丝速度稳定；工作环境需保持干燥、无粉尘，避免潮湿环境导致气孔缺陷。

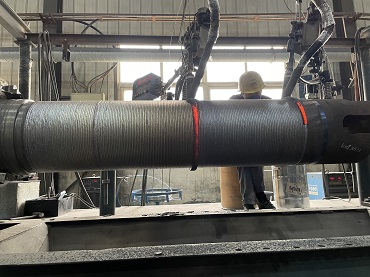

焊接过程规范化：操作人员需持证上岗，熟悉不同焊接方法的操作要点（如氩弧焊需控制钨极伸出长度 2-4mm，埋弧焊需保证焊剂覆盖均匀）；焊接时保持活塞杆匀速转动（转速根据直径调整，通常 5-10r/min），确保堆焊层厚度均匀；避免在风力较大的环境下焊接，必要时搭建防风棚，防止保护气体失效。
焊后处理全面化：除去应力热处理外，需对堆焊表面进行打磨、抛光，去除飞溅、焊瘤，保证表面粗糙度 Ra≤1.6μm；对堆焊层进行质量检测，包括外观检查（无气孔、裂纹、夹渣等缺陷）、尺寸检查（直径、圆度、堆焊层厚度）、硬度检测（根据要求达到 HRC35-55），重要工况下需进行超声波或射线检测，确保内部质量合格；检测合格后的活塞杆需进行防锈处理，涂抹防锈油或进行喷漆保护。
特殊工况针对性控制：对于在高温、高压、腐蚀介质中使用的活塞杆，堆焊材料需选择耐高温、耐腐蚀的合金；焊接时采用惰性气体保护，避免氧化；焊后进行固溶处理或时效处理，提升堆焊层的耐腐蚀和耐高温性能。
四、结语
活塞杆堆焊的缺陷控制是一项系统性工作，需从焊前准备、焊接参数优化、操作规范、焊后处理等全流程把控。核心在于确保基体与堆焊层的良好结合，减少残余应力，避免气体、杂质的介入。实际操作中，需结合基体材质、使用工况等具体情况，灵活调整工艺方案，同时加强质量检测，才能有效降低焊接缺陷发生率，提升活塞杆的使用寿命和设备运行可靠性。对于复杂工况或高精度要求的活塞杆堆焊，建议采用自动化堆焊设备，进一步提高焊接稳定性和质量一致性。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
