一、为什么需要里氏与维氏硬度换算？
在材料检测领域，里氏硬度（HL）和维氏硬度（HV）是两种常用的硬度评价体系，但应用场景存在明显差异：里氏硬度凭借便携性，广泛用于大型工件、现场检测或不易拆卸的设备部件；维氏硬度则以测量精度高、适用范围广（从软金属到超硬材料）的优势，成为实验室检测、精密零件质量控制的首选。
实际工作中，常会遇到 “现场用里氏硬度计检测，却需要提交维氏硬度报告”“设计图纸要求维氏硬度，但检测条件只能满足里氏测量” 的情况，这就需要通过科学的换算公式，将两种硬度值精准转换，确保检测数据的通用性和权威性。
二、里氏与维氏硬度的核心特性（影响换算精度的关键）
要理解换算公式的逻辑，首先需明确两种硬度指标的测量原理差异：
里氏硬度：通过冲击体（钨钢球或金刚石）以固定能量冲击被测材料表面，测量冲击体反弹速度与冲击速度的比值，属于动态硬度检测，结果受材料弹性模量、表面粗糙度影响较大；
维氏硬度：用金刚石正四棱锥压头（顶角 136°）在规定载荷下压入材料表面，测量压痕对角线长度计算硬度值，属于静态硬度检测，精度更高，受材料组织均匀性影响更显著。
此外，换算的前提是被测材料需为同一种类、同一热处理状态—— 例如碳钢的换算公式不能直接用于不锈钢，退火状态的材料与淬火状态的换算系数也存在差异，这是避免换算误差的核心前提。
三、通用换算公式及推导逻辑
目前行业内广泛认可的里氏 - 维氏换算公式，基于大量实验数据拟合得出，核心分为 “基础公式” 和 “材料修正系数” 两部分，以下为实用版本：
1. 通用基础换算公式（适用于多数钢材、合金材料）
HV = a × HL + b
其中：
HV 为维氏硬度值（无单位，通常范围 50-1500HV）；
HL 为里氏硬度值（无单位，通常范围 100-900HL）；
a、b 为材料修正系数，需根据具体材料类型选取（常见材料系数见下表）。
2. 常见材料的修正系数参考
通用换算公式及推导逻辑
1. 通用基础换算公式（适用于多数钢材、合金材料）
HV = a × HL + b
HV 为维氏硬度值（无单位，通常范围 50-1500HV）；
HL 为里氏硬度值（无单位，通常范围 100-900HL）；
a、b 为材料修正系数，按以下材料类别选取。
2. 常见材料的修正系数参考
低碳钢（Q235、A3）
修正系数 a：0.68
修正系数 b：12.3
适用硬度范围（HL）：200-600
中碳钢（45#、50#）
修正系数 a：0.72
修正系数 b：8.5
适用硬度范围（HL）：250-700
高碳钢 / 工具钢（T8、Cr12）
修正系数 a：0.75
修正系数 b：5.2
适用硬度范围（HL）：300-800
不锈钢（304、316）
修正系数 a：0.65
修正系数 b：15.8
适用硬度范围（HL）：200-650
铝合金（6061、7075）
修正系数 a：0.52
修正系数 b：23.1
适用硬度范围（HL）：150-500
铜合金（黄铜、青铜）
修正系数 a：0.48
修正系数 b：31.6
适用硬度范围（HL）：100-400
3. 公式应用示例
以 45# 中碳钢为例，若现场测量里氏硬度为 400HL，代入公式：
HV = 0.72×400 + 8.5 = 296.5HV
即该材料的维氏硬度约为 297HV（实际应用中可四舍五入保留整数）。
四、换算精度控制：避免误差的关键要点

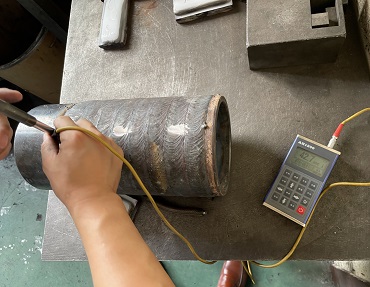

表面处理要求：被测表面需平整、无氧化皮、油污或明显划痕，粗糙度 Ra≤1.6μm，否则会导致里氏硬度测量误差，进而影响换算结果；
载荷匹配原则：里氏硬度测量时，冲击体类型（D 型钨钢球、C 型金刚石）需与换算公式对应的载荷类型一致（通常推荐 D 型冲击体，适用于多数金属材料）；
样本数量要求：同一工件应选取 3-5 个不同位置测量，取里氏硬度平均值后再进行换算，减少局部组织不均匀带来的误差；
特殊材料处理：对于热处理后的材料（如淬火 + 回火），需确认硬度均匀性，若硬度波动超过 ±5%，应分区测量并分别换算；
专业工具辅助：若需高精度换算，可使用专业硬度换算软件（如 Metallograph、硬度计配套软件），其内置更全面的材料数据库，能自动匹配系数并修正误差。
五、行业标准参考与补充说明
目前国内关于硬度换算的权威标准为《金属材料 硬度换算值》（GB/T 1172-2021），该标准明确了里氏、维氏、布氏等多种硬度指标的换算关系，包含更详细的材料系数表和误差范围，建议专业检测场景优先参考标准执行。
需要注意的是，换算公式仅为 “等效参考”，若对硬度值有极高精度要求（如精密模具、关键结构件），建议直接采用维氏硬度计进行静态测量，避免换算过程中的误差累积。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233 |
