一、辊套堆焊耐磨焊丝的核心作用：守护关键设备的 “三重防线”
在矿山、水泥、电力等行业中，磨煤机、立磨等设备的辊套长期承受物料挤压、冲刷与研磨，是典型的高损耗部件。辊套堆焊耐磨焊丝通过精准的材料配比与冶金工艺，构建起三重防护体系，成为设备稳定运行的核心保障。
1. 表面强化：构筑耐磨硬壳
焊丝中含有的铬（Cr）、钨（W）、钒（V）及碳化钨（WC）等合金元素，在堆焊过程中会形成弥散分布的高硬度碳化物与合金相，堆焊层硬度可达 HRC 50-70 甚至更高。这种类似 “金刚铠甲” 的结构能直接抵抗矿石、煤渣等硬质物料的磨粒磨损，在磨煤机辊套等场景中，可使表面磨损量控制在毫米级。
2. 损伤修复：恢复设备性能

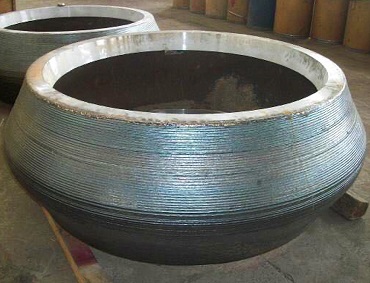

针对已出现沟槽、剥落等磨损的辊套，通过堆焊耐磨焊丝可精准填补损伤区域，恢复其原始尺寸与工作精度。相较于传统的 “更换新件” 模式，这种修复方式无需大规模拆卸设备，能将停机时间缩短 60% 以上，尤其适用于大型辊套等造价高昂的关键部件。
3. 基体保护：延长服役寿命
堆焊层与辊套基体形成牢固的冶金结合，结合强度远高于机械连接，可有效隔绝物料冲刷与腐蚀介质对基体的侵蚀。在水泥行业立磨辊套应用中，采用高铬铸铁类焊丝堆焊后，部件寿命可延长 3-5 倍，彻底改变传统辊套 “半年一换” 的窘境。
二、辊套堆焊耐磨焊丝的四大突出优势
1. 性能适配性：精准匹配复杂工况
不同工况可选择专属焊丝类型，实现 “按需防护”：
纯磨料磨损场景：碳化钨复合焊丝凭借 WC 硬质点优势，抗冲刷性能极致，适用于破碎机辊套等强磨损部位；
冲击磨损场景：马氏体不锈钢焊丝兼顾 HRC 48-55 的硬度与良好韧性，可防止焊层在冲击载荷下崩裂，适配刮板机辊套等场景；
中温工况：高铬铸铁焊丝在≤400℃环境下性能稳定，是磨煤机辊套的主流选择。
2. 经济性价比：全生命周期成本最优
从短期投入到长期收益，耐磨焊丝展现出显著成本优势：
直接成本降低：辊套修复成本仅为新件的 1/3-1/5，以直径 2 米的磨煤机辊套为例，单次修复可节省资金数十万元；
间接损失减少：延长的使用寿命大幅减少停机换件次数，某电厂数据显示，采用堆焊修复后，磨煤机年维护次数从 4 次降至 1 次，避免停产损失超百万元；
材料利用率提升：通过局部堆焊修复，可使废旧辊套回收利用率提升至 80% 以上，减少资源浪费。
3. 工艺灵活性：适配多样施工需求
耐磨焊丝兼容手工电弧焊、气体保护焊、埋弧焊等多种工艺，无论是小型维修车间的局部修复，还是大型工厂的自动化批量堆焊均能适配。药芯焊丝等类型还具备飞溅小、焊道成形好的特点，在大面积辊套堆焊中，熔敷效率比传统焊条提升 2-3 倍，且无需复杂的现场设备配置。
4. 应用普适性：覆盖多行业多材质
无论是低碳钢、合金钢等常见基体，还是高锰钢等特殊材质的辊套，均能找到匹配的耐磨焊丝。目前已广泛应用于：
电力行业：磨煤机辊套、排风机辊轴；
水泥行业：立磨辊套、挤压辊；
矿山行业：球磨机辊套、破碎机辊环。
三、选型与应用：发挥优势的关键要点
要最大化焊丝价值，需把握两大核心：
科学选型三要素：明确磨损类型（磨粒 / 冲击 / 腐蚀）、工况温度（常温 / 中高温）、基体材质，例如高温环境下需选用镍基合金焊丝替代普通高铬焊丝，避免铬元素氧化失效；
规范工艺四步骤：焊前清理锈迹油污并预热 250-350℃（高碳焊丝），焊中控制单层厚度 3-5mm 并交错堆焊，焊后缓冷消除应力，最终修磨保证精度。
四、结语
辊套堆焊耐磨焊丝通过 “强化 - 修复 - 保护” 的三重作用，结合性能适配、成本优化、工艺灵活等核心优势，已成为工业设备节能增效的关键支撑。随着定制化焊丝与自动化堆焊技术的发展，其在辊套防护领域的应用将更加精准高效，为各行业降本增效提供持续动力。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
