一、硬度检测基础：布氏与洛氏硬度的核心区别
在金属材料检测领域，布氏硬度（HB）与洛氏硬度（HR）是应用最广泛的两种硬度指标，二者因检测原理、适用场景不同，数值无法直接等同，需通过专业换算实现互通。
布氏硬度通过一定直径的硬质合金球（或钢球），在规定载荷下压入被测材料表面，测量压痕直径计算硬度值，核心优势是检测结果稳定、代表性强，适合检测硬度较低、组织均匀的材料（如退火钢、铸铁、有色金属等），但压痕较大，不适用于精密零件或表面光洁度要求高的工件。
洛氏硬度则采用金刚石圆锥或硬质合金球作为压头，分初载荷和主载荷两步施压，通过测量压痕深度差值确定硬度值，依据压头类型和载荷不同，常见标尺有 HRC（金刚石圆锥，适用于高硬度材料如淬火钢）、HRB（硬质合金球，适用于中低硬度材料如软钢、铝合金）、HRA（金刚石圆锥，适用于超高硬度材料如硬质合金）等。其优势是压痕小、检测速度快，可用于成品件和薄材检测，但对材料组织均匀性要求较高，局部缺陷可能影响结果。
二、换算的核心依据与适用范围
布氏与洛氏硬度的换算并非绝对精确，本质是基于大量实验数据的统计关联，核心依据是二者对材料 “抵抗塑性变形能力” 的表征一致性。换算时需注意以下前提条件，否则误差会显著增大：
材料一致性：换算仅适用于同一种材料或成分相近的合金体系（如碳钢、合金钢、铸铁需分别使用对应换算表），不同材质的硬度 - 强度关系差异较大，跨材质换算无意义；
组织均匀性：材料需无明显偏析、夹杂、裂纹等缺陷，否则布氏硬度的 “面接触” 与洛氏硬度的 “点接触” 会因缺陷位置产生偏差；
硬度区间匹配：每种换算关系都有明确的适用硬度范围（如 HRC 20-60 对应 HB 200-650），超出范围的换算结果参考价值极低；
检测标准统一：需基于同一检测标准（如 GB/T 231.1、ASTM E10）的实验数据进行换算，不同标准的压头规格、载荷参数不同，直接套用会导致误差。
三、常用材料硬度换算参考表（节选）

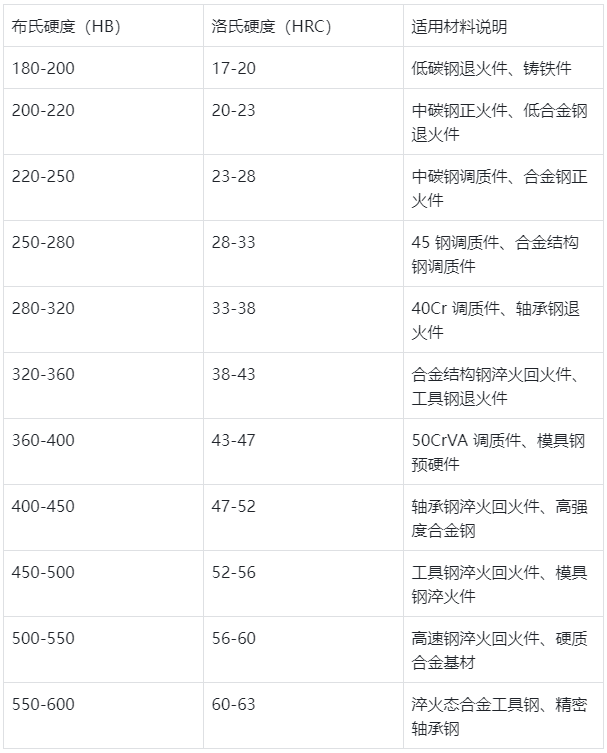

以下为工业生产中最常用的碳钢、合金钢材料的布氏硬度（HB）与洛氏硬度（HRC）换算参考，数据基于 GB/T 3398.2-2008 标准，适用于硬度均匀的退火、正火、淬火回火件：
注：1. 表中数值为近似换算，实际检测中允许 ±1-2HRC 或 ±5-10HB 的误差；2. 对于不锈钢、有色金属（如铝、铜合金），需使用专用换算表（如 HB 与 HRB 换算），不可直接套用上述表格。
四、换算使用的关键注意事项
换算结果仅作参考，优先实测：硬度换算本质是统计关联，无法替代直接检测。若对硬度值精度要求较高（如产品验收、质量判定），需针对具体工件进行对应硬度标尺的实测，避免因换算误差导致误判；
明确材料成分与热处理状态：同一 HB 值下，不同热处理状态的材料 HRC 值可能不同（如淬火态钢的 HB 300 与调质态钢的 HB 300，HRC 值相差约 2-3），换算前需确认工件的热处理工艺；
避免极端硬度区间换算：当 HB＜150（对应 HRC＜10）或 HB＞650（对应 HRC＞65）时，换算误差会超过 ±3HRC，此时建议更换硬度检测方法（如 HB＜150 用 HRB 检测，HB＞650 用 HRA 检测）；
结合强度值交叉验证：对于碳钢、合金钢，硬度与抗拉强度存在近似关系（如 σb≈3.5HB），可通过抗拉强度数据交叉验证换算结果的合理性，若换算后的硬度对应的强度值与实际强度偏差过大，需重新核对换算依据；
选择权威换算标准：优先使用国家标准（GB/T 3398.2）、国际标准（ISO 18265）或行业通用标准的换算表，避免使用来源不明的非标准换算数据，减少误差风险。
五、行业应用场景中的换算技巧
机械加工工艺选择：若已知铸件的 HB 值（如 HB 220），可换算为 HRC 23，据此选择刀具材质（如高速钢刀具适用于 HRC＜30 的工件）；
产品质量验收：当图纸要求 HRC 35-40，而检测设备仅能测 HB 时，可换算为 HB 320-360，作为验收依据，但需在检测报告中注明 “换算值，参考 GB/T 3398.2”；
热处理工艺优化：通过换算不同热处理参数下的 HB 与 HRC 值，可快速对比硬度变化趋势（如淬火温度升高，HB 从 300 升至 350，对应 HRC 从 33 升至 40），优化工艺参数；
跨设备数据互通：实验室用布氏硬度计检测的坯料 HB 值，可换算为生产现场洛氏硬度计的检测标准，方便生产线快速质量把控。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
