一、液压柱塞堆焊的工艺定位与核心价值
液压柱塞作为液压系统的关键承压部件，长期处于高压、高速摩擦及介质腐蚀环境中，其表面耐磨性、耐腐蚀性直接决定设备运行稳定性和使用寿命。堆焊技术通过在柱塞基体表面熔覆一层高性能合金材料，能显著提升表面硬度、抗咬合性和耐蚀性，相比整体更换柱塞，可降低 80% 以上的维修成本，同时延长部件 3-5 倍的使用寿命，广泛应用于工程机械、冶金设备、液压泵阀等领域。
二、液压柱塞堆焊工艺核心流程
1. 堆焊前准备
基体处理：首先对柱塞表面进行全面清理，去除油污、锈蚀、疲劳层及旧堆焊层，采用角磨机打磨至露出金属光泽，再用丙酮或无水乙醇擦拭脱脂；针对磨损严重的柱塞，需先进行车削加工，保证基体圆度误差≤0.02mm，表面粗糙度控制在 Ra1.6-Ra3.2μm，为堆焊层与基体的结合创造条件。
材料选择：根据工况需求匹配堆焊材料，常用的有雷公491系列耐磨焊丝、HCr13 型焊丝等。
预热处理：针对 45 号钢、40Cr 等中碳基体，需进行预热处理，预热温度控制在 250-350℃，采用电加热或火焰加热方式，确保温度均匀，避免堆焊时因温差过大产生裂纹；预热后需保温 30-60 分钟，减少基体内部应力。

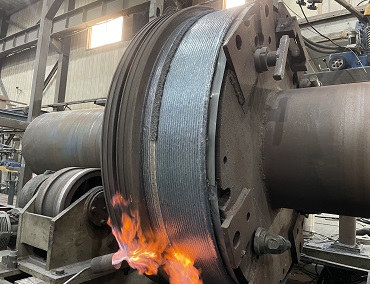

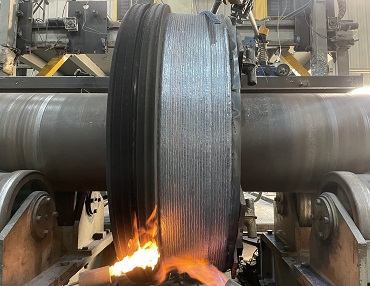

2. 堆焊工艺实施
设备选型：优先选用熔化极气体保护焊（MIG/MAG）或等离子弧堆焊设备。MIG 焊适用于中厚层堆焊，焊接效率高，成形美观；等离子弧堆焊则适合高精度、薄层堆焊，热量集中，稀释率低（≤5%），能有效保证堆焊层性能。
参数设定：以 HCr13 焊丝堆焊为例，焊接电流控制在 180-220A，电压 24-28V，焊接速度 3-5mm/s，保护气体（Ar+CO₂混合气体）流量 20-25L/min。堆焊时采用多层多道焊，每层焊接厚度控制在 2-3mm，道间搭接宽度为焊道宽度的 1/3-1/2，避免出现未熔合缺陷。
操作手法：焊接时保持焊枪与柱塞表面夹角为 80-90°，采用匀速圆周焊接或轴向焊接方式，确保堆焊层厚度均匀；每焊完一道后，及时用角磨机打磨焊道表面，去除飞溅、夹渣等缺陷，再进行下一道焊接。
3. 堆焊后处理
缓冷处理：堆焊完成后，将柱塞放入保温箱或用石棉布包裹，缓慢冷却至室温，避免快速冷却产生冷裂纹。对于合金含量较高的堆焊层，缓冷时间不少于 4 小时。
机加工：冷却后对柱塞进行车削、磨削加工，保证最终尺寸精度和表面粗糙度。车削时切削速度不宜过高（≤80m/min），避免堆焊层过热软化；磨削时采用细粒度砂轮，磨削速度 20-30m/s，确保表面无烧伤、裂纹。
质量检测：通过外观检查、无损检测（UT/MT）和硬度检测验证堆焊质量。外观无气孔、裂纹、未熔合等缺陷；UT 检测 Ⅱ 级合格，无内部缺陷；硬度需达到设计要求（一般 HRC50 以上），且硬度分布均匀。
三、实操关键要点与常见问题解决
1. 核心操作要点
堆焊前必须彻底清理基体表面，油污、锈蚀会导致气孔、未熔合，影响结合强度；
严格控制预热温度和缓冷时间，中碳基体未预热或冷却过快，极易产生裂纹；
焊接参数需根据堆焊材料、设备型号动态调整，稀释率过高会降低堆焊层硬度，过低则可能导致未熔合；
多层多道焊时，及时清理焊道间缺陷，避免缺陷累积。
2. 常见问题及解决方法
裂纹：多因预热不足、冷却过快或耐磨焊丝与基体匹配不当导致。解决方法：提高预热温度至 300℃以上，延长缓冷时间；选用与基体兼容性更好的堆焊材料，必要时在基体与堆焊层之间增加过渡层（如低碳钢堆焊层）。
气孔：主要由油污、水分残留或保护气体不足引起。解决方法：加强表面脱脂清理；检查保护气体纯度（≥99.9%）和流量，避免气体泄漏；焊接时避免焊枪摆动过大，确保保护效果。
未熔合：因焊接电流过小、速度过快或焊道搭接不当导致。解决方法：适当增大焊接电流，降低焊接速度；调整道间搭接宽度，确保焊道充分熔合。
四、工艺应用注意事项
堆焊材料需与工况精准匹配，例如高冲击工况优先选用韧性较好的合金材料，强腐蚀环境则侧重耐蚀性；
定期维护焊接设备，确保电流、电压稳定，保护气体供应充足，避免因设备故障影响焊接质量；
操作人员需经过专业培训，熟悉不同堆焊材料的焊接特性，能根据实际情况调整操作手法和参数。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233 |
