一、堆焊层结合强度的核心定义与工程意义

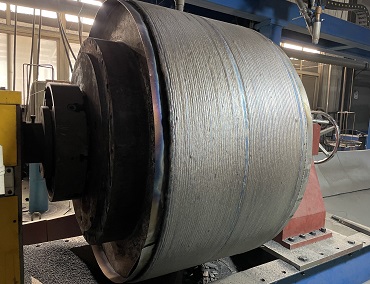

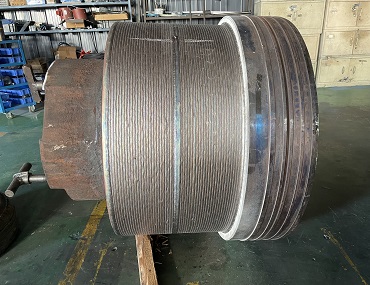

耐磨焊丝堆焊是通过焊接工艺在基材表面熔覆一层高硬度、高耐磨性合金层的技术，其核心价值不仅在于提升工件表面耐磨性，更依赖堆焊层与基材的结合强度保障长期使用可靠性。所谓结合强度，指堆焊层与基材界面抵抗外力分离的能力，直接决定工件在冲击、振动、重载等工况下是否会出现剥离、脱落等失效问题。若结合强度不足，即便堆焊层硬度再高，也会因界面分离导致工件提前报废，这也是工业生产中堆焊工艺优化的核心关注点之一。
二、影响堆焊层结合强度的关键因素
1. 基材与焊丝的材质匹配性
基材与耐磨焊丝的化学成分兼容性是结合强度的基础。例如，低碳钢基材搭配低碳合金系耐磨焊丝时，界面易形成均匀的熔合区，结合强度可达 350-500MPa；若基材含碳量过高（如高碳钢），而焊丝合金元素含量不足，易在界面产生淬硬组织或裂纹，导致结合强度骤降。此外，基材表面的清洁度也至关重要，油污、铁锈、氧化皮等杂质会阻碍熔合，形成夹渣、气孔等缺陷，直接削弱界面结合力。
2. 焊接工艺参数的精准控制
堆焊过程中的焊接电流、电压、焊接速度、稀释率等参数，直接影响熔合区的形成质量。以电流控制为例，电流过小会导致熔深不足，堆焊层与基材仅为机械结合，强度极低；电流过大则会使基材过度熔化，稀释率超过 20%，破坏堆焊层合金成分，同时可能引发热变形和裂纹。实际生产中，通常需根据基材厚度、焊丝直径调整参数，例如采用 φ1.2mm 耐磨焊丝堆焊 Q235 钢时，电流控制在 220-280A、电压 28-32V，可获得理想熔合区（厚度 0.8-1.5mm），结合强度稳定在 400MPa 以上。
3. 预热与后热处理工艺
对于中高碳钢、合金钢等易淬硬基材，堆焊前预热可降低焊接应力，避免界面产生冷裂纹。一般预热温度为 200-350℃，具体根据基材碳当量调整（碳当量越高，预热温度越高）。堆焊后及时进行去应力退火（温度 550-650℃，保温 2-4 小时），能消除焊接残余应力，改善熔合区组织，进一步提升结合强度。某工程机械耐磨件（基材 45 钢）堆焊实例显示，未预热时结合强度仅 320MPa，且界面存在微裂纹；经 300℃预热 + 600℃后热处理，结合强度提升至 430MPa，裂纹缺陷完全消除。
4. 焊丝本身的质量特性
耐磨焊丝的合金体系、化学成分均匀性、成型精度等，会间接影响堆焊层结合效果。优质焊丝需保证合金元素（如 Cr、Mo、W、V 等）含量稳定，避免偏析现象；同时焊丝表面应光滑无氧化皮、油污，直径公差控制在 ±0.03mm 以内，确保焊接过程中电弧稳定，熔滴过渡均匀，从而形成连续、致密的熔合区。
三、堆焊层结合强度的检测方法与标准
工业中常用的结合强度检测方法主要包括以下 3 类，检测结果需符合相关行业标准（如 GB/T 16924-2018《钢件的焊接与钎焊工艺评定》、AWS D1.1《钢结构焊接规范》）：
1. 拉伸试验
通过加工标准拉伸试样（熔合区位于试样受力截面中心），采用万能试验机进行拉伸，记录断裂时的最大载荷，计算结合强度。若断裂发生在基材或堆焊层内部，而非界面，则表明结合强度高于基材 / 堆焊层本身强度，视为合格（通常要求结合强度不低于基材屈服强度的 80%）。
2. 弯曲试验
将堆焊后的试板加工成弯曲试样（堆焊层朝向弯曲外侧），进行 180° 冷弯试验，观察界面是否出现剥离、裂纹。若弯曲后界面无明显缺陷，说明结合强度良好；若出现界面分离，则判定为不合格。该方法操作简便，适用于现场快速检验。
3. 冲击试验
针对承受冲击载荷的工件（如破碎机锤头、挖掘机斗齿），需进行冲击试验（夏比 V 型缺口，试验温度根据工况确定）。若冲击功低于设计要求，可能是界面存在脆性相或裂纹，需优化焊接工艺。
四、实际应用中结合强度的保障策略
1. 针对性选择焊丝与工艺
根据基材材质和工况需求选择匹配的耐磨焊丝：低碳钢基材优先选用 Mn-Si 系、低合金系焊丝；中高碳钢、合金钢基材选用高铬合金系或镍基焊丝，并强化预热与后热处理。对于重载、冲击工况（如矿山机械），建议采用多层多道堆焊，控制单层熔深，减少稀释率，提升结合可靠性。
2. 严格控制生产过程质量
堆焊前彻底清理基材表面（采用喷砂、打磨等方式去除杂质）；焊接过程中保持焊接环境干燥（相对湿度≤80%），避免气孔产生；定期校验焊接设备参数，确保电流、电压、速度等稳定。同时，加强焊缝外观 inspection（如肉眼观察、渗透检测），及时发现夹渣、未熔合等缺陷并返修。
3. 结合工况优化结构设计
对于易受冲击的部位，可采用 “过渡层 + 工作层” 复合堆焊结构：过渡层选用低碳合金焊丝，保证与基材的良好结合；工作层选用高硬度耐磨焊丝，提升表面耐磨性。此外，合理设计工件结构，避免应力集中区域（如尖角、直角），也能减少界面开裂风险。
五、结语
耐磨焊丝堆焊层的结合强度是堆焊技术成败的关键，其受材质匹配、工艺参数、热处理、焊丝质量等多因素协同影响。在实际应用中，需通过 “选对焊丝、控好工艺、做好检测” 的全流程管控，确保结合强度满足工况要求。随着耐磨焊丝技术的升级（如药芯焊丝、金属粉芯焊丝的推广）和焊接工艺的智能化优化，堆焊层结合强度的稳定性和可靠性将进一步提升，为工业设备的长寿化、高效化运行提供更有力的技术支撑。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233 |
