|
|
|
| 耐磨焊丝堆焊密炼机转子可以延长使用寿命吗？ |
| 来源:耐磨焊丝厂家——天津雷公焊接材料有限公司 日期:2025-7-8 |
|
一、密炼机转子“死因”诊断
三大致命磨损
橡胶剪切磨损：
特征：轴向沟槽（深3-5mm）
凶手：炭黑颗粒+硫化物腐蚀
热疲劳龟裂：
温度波动：常温→160℃循环
裂纹形态：网状微裂（深度＞2mm报废）
化学腐蚀：
腐蚀源：促进剂/防老剂化学侵蚀
病征：点蚀坑+晶界腐蚀

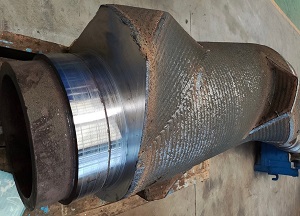

二、耐磨焊丝延寿四重奏
材料革命→工艺革→结构优化→维护升级
1. 材料革命：焊丝选型密码
磨损类型 推荐焊丝 核心武器
剪切磨损 碳化钨复合型 WC颗粒（HV2200+）
热疲劳 高铬奥氏体系 Cr23Ni12Mo2（抗裂）
化学腐蚀 镍基合金系 Hastelloy C276（耐蚀）
2. 工艺革新：热输入管控
低温堆焊技术：
预热≤120℃（传统工艺需300℃）
层间温度≤80℃（水雾冷却辅助）
抗裂秘技：
首层：309L不锈钢过渡
工作层：0.8mm薄道多层焊
3. 结构优化：转子“纹身术”
螺旋棱强化：
棱顶堆焊加厚（3-5mm）
棱侧开防粘槽（深1mm）
端部装甲：
45°斜角堆焊抗剥落
4. 维护升级：寿命倍增器
硬度监控：每月检测HRC波动（允许±3）
裂纹预警：渗透探伤周期≤2000小时
清洁革命：停机后专用溶剂清除胶料残留
三、实战案例：橡胶厂效益暴增
背景：
转子原寿命：8-10个月（磨损量＞8mm报废）
主要失效：棱顶沟槽+热裂纹
堆焊方案：
基体车削去除疲劳层（单边2mm）
碳化钨耐磨焊丝堆焊棱顶
镍基焊丝强化腐蚀区
成效：
指标 原转子 堆焊转子
使用寿命 基准值 2.3倍
混炼均匀性 胶料温差±8℃ ±3℃
年维修成本 100% 35%
四、避坑红绿灯
✅ 黄金场景：
棱顶磨损≤6mm
非贯穿性裂纹
基体无严重变形
❌ 死亡禁区：
轴颈磨损（需激光熔覆）
裂纹深度＞转子壁厚1/3
食品级橡胶设备（禁用含铜焊丝）
五、技术宣言
“耐磨堆焊不是简单的‘金属打补丁’，而是用材料基因组学重构转子表面——当碳化钨颗粒嵌入铬镍合金的微观矩阵，每一道焊痕都在改写设备与磨损的对抗规则。选择科学堆焊，就是选择让密炼机在橡胶的暴风雨中，依然保持钢铁的优雅。”
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233 |
|
|
