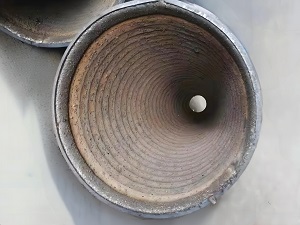

水泥泵管作为混凝土输送的核心部件，长期承受骨料的剧烈冲刷与磨损。采用耐磨焊丝进行堆焊修复或强化，是提升其使用寿命的高效手段。然而，堆焊层“掉块”问题却困扰着许多用户，不仅影响修复效果，甚至可能加速管道损坏。如何有效避免这一现象？关键在于深入理解原因并系统性优化工艺。
一、堆焊层掉块的主要原因
基体“不干净”： 待堆焊的泵管表面若存在油污、铁锈、氧化皮、水分甚至旧涂层未彻底清除，就如同在胶水上涂抹灰尘，焊丝熔敷金属无法与基体形成牢固的冶金结合，极易从界面处剥离。
温度“失控”： 忽视预热或预热温度不足，堆焊时局部骤热骤冷会产生巨大内应力；焊后冷却过快（尤其在寒冷环境或大风中），应力无法释放，极易导致堆焊层开裂甚至崩落。
“蛮力”焊接： 电流电压过高、焊接速度不匹配，就像大火猛炒，容易造成熔池过热、稀释率剧增，堆焊层成分性能被改变，脆性增加，热应力也显著增大，为掉块埋下隐患。
材料“错配”： 选用的耐磨焊丝合金体系与泵管基材（多为低碳钢或低合金钢）差异过大，且未设计合理的过渡层，两者膨胀系数、硬度等物理性能不协调，在交变应力下界面易失效。
“疲劳”累积： 堆焊层自身过硬过脆（如某些高碳化物焊丝），缺乏必要的韧性“缓冲”，在泵送混凝土的持续高冲击下，容易发生小块崩裂脱落。
二、避免掉块的关键措施
1、基体处理：重中之重
彻底清洁： 使用喷砂（丸）处理，直至基体呈现均匀的金属本色（Sa 2.5级或更高），这是确保熔合良好的基础。处理后的表面严禁二次污染。
缺陷处理： 对裂纹、气孔等缺陷必须彻底挖除并打磨成圆滑过渡状，消除应力集中点。
2、温度管理：应力克星
充分预热： 根据泵管材质和厚度，确保预热温度足够且均匀（通常需覆盖焊道两侧足够宽度）。预热能显著减缓冷却速度，减小热应力。
层间控温： 连续堆焊时，严格控制层间温度在推荐范围内，避免过高或过低。
焊后缓冷： 焊接完成后，立即用保温毯覆盖或置于缓冷坑中缓慢冷却，让应力充分释放。严禁浇水等强制冷却方式。
3、焊接工艺：精雕细琢
参数优化： 依据焊丝规格、堆焊位置（平焊、立焊等），精确设定匹配的电流、电压和焊接速度。优先采用较小的热输入，减少基体稀释和热影响区。保持短弧操作。
焊道规划： 合理规划堆焊顺序与方向（如采用分段退焊），分散热量积累，减小变形与应力。控制单层堆焊厚度，避免过厚增加开裂风险。
焊工技能： 确保操作者经验丰富，运条平稳，熔合良好，避免夹渣、未熔合等缺陷成为掉块的起点。
4、材料选择：适配为王
焊丝匹配： 根据泵管实际工况（磨损为主？冲击为主？）选择韧性匹配的耐磨焊丝。高冲击工况下，高铬合金类焊丝（如某些高韧性的马氏体不锈钢类型）可能比极硬脆的碳化钨类更合适。
过渡层应用： 当基材与高硬耐磨层性能差异巨大时，推荐先堆焊一层（或多层）韧性良好的“缓冲层”（如309L类奥氏体不锈钢焊丝），再堆耐磨层，能有效协调应力，降低界面剥离风险。
5、堆焊层设计：刚柔并济
避免“过刚”： 在满足耐磨要求的前提下，不必盲目追求极限硬度。具有一定韧性的堆焊层更能抵抗冲击疲劳。
厚度适宜： 过厚的堆焊层意味着更大的焊接应力和更高的开裂风险。在修复和新制时，都应评估最经济的有效厚度。
三、总结
耐磨焊丝堆焊修复水泥泵管，预防堆焊层掉块绝非单一环节所能解决。它是一项系统工程，贯穿从基体预处理（清洁度是关键）、全程温度管理（预热与缓冷不可省）、焊接工艺的精控（参数与操作）、到材料科学选配（焊丝与过渡层设计）的每一个环节。只有深刻理解失效根源，并在实践中严格把控这些关键节点，才能显著提升堆焊质量，让修复后的泵管经久耐用，切实降低综合维护成本。摒弃“焊上就行”的粗放思维，以精细化的工艺管理应对挑战，是解决掉块问题的根本之道。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
