焊缝分为哪些类别?

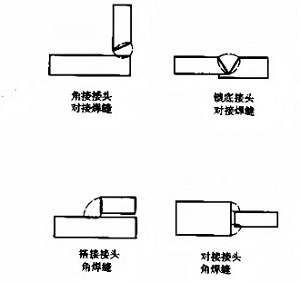

焊缝一般是指焊接后焊接件形成的结合部分,根据焊缝本身的截面形式,主要分为对接焊缝和角焊缝两种。
一、对接焊缝:
根据焊缝金属充满母材的程度,可分为未焊透对接焊缝和焊透对接焊缝两种;未焊透对接焊缝受力小,应力集中严重。焊透对接焊缝称为对接焊缝。
为方便施工,保证施工的质量,保证对接焊缝充满母材缝隙,根据钢板厚度采用不同的坡口形式。当间隙较大(三至六毫米)时,能在V形缝、单侧V形缝、I形缝下设置垫板(引弧板),预防熔化金属流动,使根部焊接透彻。为了保证焊接质量,防止焊缝两端凹槽,降低应力集中对动载荷的影响,焊缝成型后,只有不影响其使用,焊缝两端可以留在焊件上,否则焊接完成后应切割掉。
二、角焊缝:
连接板边缘无需要精加工,板无缝隙,焊缝金属可直接填充在两个焊件形成的直角或斜角区域。直角焊缝中直角边的尺寸称为焊脚尺寸,较小边的尺寸用hf表示。为了保证焊缝的质量,应选择恰当的焊角尺寸。如果焊脚尺寸太小,很容易导致焊接不牢固,特别是焊件太厚,容易产生裂纹;如果焊脚尺寸太大,特别是焊件太薄,则容易烧伤穿透,当边缘焊接时,容易产生咬边的现象。
