盾构机堆焊-盾构机修复-盾构机堆焊修复

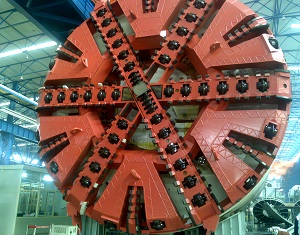

修复对象：盾构机刀盘（包括滚刀座、刮刀、边刮刀等易磨损部位）
推荐焊丝型号：LQ582（高韧性耐磨）、LQ605（超高硬度）
焊丝直径选择：1.2mm（适合薄层修复）、1.6mm（适合高效堆焊）
焊接方法：80%Ar+20%CO₂气体保护焊
焊丝技术特点：
      LQ582、LQ605均采用先进药芯配方设计，为自保护型堆焊药芯焊丝
      堆焊层金相组织为马氏体基体+弥散分布的合金碳化物复合结构
      碳化物相硬度可达HV2200以上，显著提升抗磨料磨损性能
      焊接过程飞溅小、成型美观，熔敷效率达85%以上
      相比手工电焊条，工效提升3-5倍，热影响区减少40%，综合成本降低30%
堆焊工艺规范：
1、焊前准备
      机械加工去除待焊面疲劳层及硬化层
      使用丙酮或专用清洗剂彻底去除油污、水分等杂质
      对裂纹缺陷进行坡口制备，确保缺陷完全清除
2、预热工艺
      采用陶瓷加热垫或火焰进行均匀预热
      预热温度：200-300℃（大型构件取上限）
      预热范围：焊缝两侧各150mm区域
3、焊接过程控制
      采用多层多道焊工艺，控制单层厚度≤4mm
      层间温度严格控制在200-300℃范围
      焊接电流：280-320A（1.2mm）、320-380A（1.6mm）
      保护气体流量：18-22L/min
4、焊后处理
      立即进行350-400℃×2h消氢处理
      采用保温棉缓冷至室温
      对堆焊层进行硬度检测及无损探伤

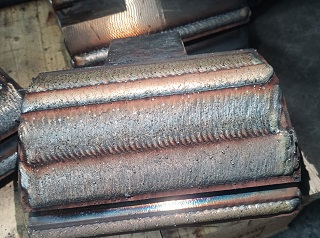

应用效果：
      通过本工艺修复的盾构机刀盘，耐磨寿命可提升3-4倍，大幅延长设备维护周期，降低施工成本。

      以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑，咨询电话：18202593233
