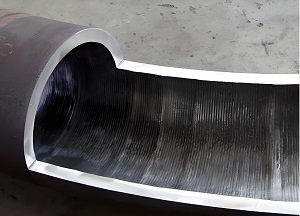

当输送介质变成“无形砂纸”，管道内壁堆焊技术便是抵御磨损的最后防线。 面对复杂工况与有限空间，精准把控施工要点与质量控制，才能实现防护层长效服役。
一、核心挑战：管道堆焊的特殊性
空间受限：管径小、长度大，焊枪可达性与视野受制约
工况复杂：介质腐蚀、颗粒冲刷、高温高压多因素耦合
质量难控：熔池状态观察困难，易出现未熔合、夹渣等隐蔽缺陷
变形风险：管壁薄，热输入控制不当易导致椭圆度超差
二、八大关键控制要点
1. 焊前预处理：成败的基石
彻底清洁：喷砂/打磨去除氧化皮、油污、水分，达到金属本色（Sa2.5级）
缺陷排查：100%渗透检测（PT）或磁粉检测（MT），消除基体裂纹、气孔
精准定位：标记堆焊区域，避免无效覆盖
2. 设备与工装定制化
长臂焊枪：适配管径的柔性焊枪，满足深孔可达性
自动旋转工装：保障管道匀速转动，焊道均匀分布
内窥镜监控：实时观察熔池形态，替代肉眼视野
3. 堆焊工艺精准设计
参数 控制原则
热输入 采用脉冲焊接或冷金属过渡技术，减少热影响区
焊道排布 螺旋线状搭接（重叠30%-50%），避免应力集中
层间温度 红外测温监控，严格≤工艺上限（通常<150℃）
焊接位置 始终保持平焊位（通过管道旋转实现）
4. 耐磨材料科学选型
腐蚀+磨损工况：高铬不锈钢焊丝
纯磨料磨损：碳化铬合金焊丝
高温冲刷：钴基合金焊丝
5. 过程质量实时监控
电弧传感反馈：自动调节电压电流，维持熔池稳定
声发射检测：监听焊接异常音，预警未熔合
层间PT检测：每层焊后渗透检查，杜绝缺陷累积
6. 变形与应力控制
对称施焊：双焊枪同步作业抵消应力
防变形工装：内撑胀圈加固薄壁管
焊后消应力：局部热处理或振动时效处理
7. 焊后检测与验收
无损检测全覆盖：
✅ 表面：100%渗透检测（PT）
✅ 内部：超声波检测（UT）或射线检测（RT）
厚度测量：磁性测厚仪验证堆焊层均匀性
硬度测试：抽检硬度梯度，验证耐磨性
8. 安全与环保
强制通风：管道两端设风机，排出烟尘
有害气体监测：有限空间内实时检测O₂/CO浓度
防护升级：焊工佩戴供气式呼吸面具
三、堆焊层使用寿命的影响要素
要素 影响机制 优化方向
材料匹配度 耐磨/耐蚀性与工况错配→加速失效 根据介质成分+磨损类型精准选材
工艺质量 未熔合、气孔→局部防护失效 强化过程监控与层间检测
服役条件 流速、颗粒硬度、温度→磨损速率 设计冗余厚度（建议≥4mm）
安装维护 焊接接口处理不当→边缘剥离 端口斜坡过渡+定期壁厚监测
四、典型寿命范围：（具体需结合实际工况进行分析）
经规范堆焊的管道内壁，在中等磨损工况下可达到基体管道寿命的3倍以上。极端案例：
电厂脱硫浆液管道：寿命从6个月→3年
矿浆输送管道：寿命从4个月→18个月
五、长效运维建议
建立壁厚监测档案：定期超声波测厚，绘制磨损趋势图
预防性修复窗口：当堆焊层磨损≤原始厚度30%时计划修复
端口强化处理：管道法兰连接处堆焊耐磨台肩，避免边缘失效
六、行业应用价值
领域 典型管道 核心收益
能源电力 煤粉管道、脱硫浆液管 避免爆管停机，保障发电连续性
石油化工 催化裂化耐磨衬管 抵抗催化剂冲刷，延长检修周期
矿业冶金 矿浆输送管、尾矿管 减少更换频次，降低维护成本
水泥建材 生料磨进料弯头 解决局部冲蚀，提升运转率
技术总结：管道内壁堆焊是“精细活”更是“良心活”。唯有把握材料适配性、工艺精确性、检测严谨性三大核心，方能在隐蔽空间中筑起长效耐磨防线。选择专业团队与成熟工艺，让管道在磨蚀洪流中依然坚如磐石。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
