一、火电厂检修堆焊对耐磨焊丝的核心要求
火电厂关键设备长期处于高温、高压、粉尘冲刷、介质腐蚀的复杂工况，比如锅炉水冷壁、磨煤机制粉系统、送粉管道等部件，极易出现磨损、腐蚀或裂纹问题。检修堆焊作为设备修复与强化的核心工艺，对耐磨焊丝的要求极为严苛：
需具备高强度耐磨性能，抵御煤粉、灰渣等硬质颗粒的冲刷磨损；
耐受300-600℃高温，保证高温工况下的硬度稳定性和结合强度；
拥有良好的焊接工艺性，易成型、无气孔裂纹，适配现场检修的复杂操作环境；
与母材（多为碳钢、低合金钢）的兼容性强，确保堆焊层与基体结合牢固，避免脱落。
二、火电厂检修堆焊常用耐磨焊丝类型及应用
根据设备工况差异，火电厂检修堆焊主要选用以下几类耐磨焊丝，其特性和适用场景各有侧重：
1. 高铬铸铁型耐磨焊丝（Cr13-Cr28 系列）
这是火电厂堆焊最常用的基础型焊丝，核心优势是耐磨性能突出且成本适中，适合中低温、中低冲击载荷的磨损场景。
材质特性：含铬量 13%-28%，碳含量 2%-4%，堆焊层形成马氏体 + 碳化物（Cr7C3）组织，硬度可达 HRC 55-65，耐磨性能优于普通碳钢 10 倍以上；焊接时需注意预热（200-350℃）和缓冷，避免裂纹。
典型应用：磨煤机衬板、煤粉管道内壁、分离器锥斗、落煤管等部件的修复与强化，这些部位主要承受煤粉的冲刷磨损，对冲击韧性要求不高。
常用型号：LQ642Z（低氢型药芯焊丝），适配手工电弧焊或半自动焊，现场操作性强。
2. 碳化钨型耐磨焊丝（WC 强化）
针对磨损极为严重的 “重磨工况”，碳化钨型焊丝通过在堆焊层中融入高硬度碳化钨颗粒（硬度可达 HV 2800-3200），实现 “极致耐磨” 效果，是火电厂核心磨损部件的首选。
材质特性：以低碳钢或低合金钢为基材，添加 50%-70% 的碳化钨颗粒，堆焊层硬度 HRC 60-70，能抵御硬质颗粒的切削式磨损；但韧性相对较低，需避免剧烈冲击。

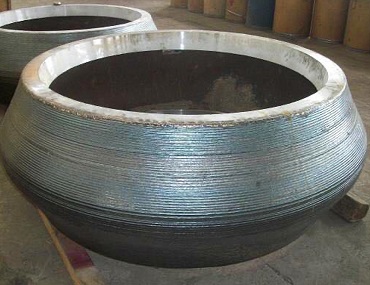

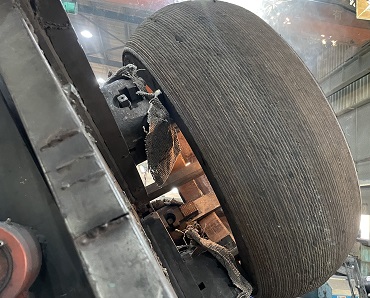

典型应用：磨煤机磨辊、磨盘衬板、碎煤机动颚板、风扇磨叶轮等直接接触煤炭的核心部件，这些部位磨损速率快，普通焊丝难以满足使用寿命要求。
常用型号：LQ605Z、LQ615Z（药芯焊丝），建议采用气保焊（CO₂或 Ar+CO₂混合气体），确保碳化钨颗粒均匀分布，避免焊接过程中颗粒烧损。
3. 低合金高强耐磨焊丝（Mn-Mo-Cr 系列）
针对承受一定冲击载荷的磨损部件，这类焊丝兼顾耐磨性与韧性，避免堆焊层因冲击而开裂，适合中等磨损 + 冲击的复合工况。
材质特性：以低合金钢为基材，添加锰、钼、铬等合金元素，堆焊层硬度 HRC 45-55，冲击韧性 αk≥20J/cm²，焊接后无需复杂热处理，可直接投入使用。
典型应用：给煤机刮板、皮带机滚筒、除渣机链条、灰渣输送管道等部件，这些部位不仅承受磨损，还会受到物料冲击或设备运行振动的影响。
常用型号：LQ212Z、LQ557Z，适配气保焊或埋弧焊，焊接效率高，适合大面积堆焊作业。
三、火电厂检修堆焊焊丝选型关键原则
工况匹配优先：根据部件的磨损类型（冲刷磨损、切削磨损、冲击磨损）、温度范围、腐蚀介质，选择对应特性的焊丝（如重磨选碳化钨型，高温腐蚀选镍基型）；
兼顾工艺适配：现场检修多为野外或受限空间作业，优先选择药芯焊丝（无需单独添加保护气体，操作便捷）或气保焊焊丝（效率高），避免选择对焊接环境要求过高的焊丝；
性价比平衡：非核心部位可选用高铬铸铁型焊丝控制成本，核心重磨部件建议选用碳化钨，延长设备使用寿命，降低检修频率；
四、结语
耐磨焊丝的选型直接决定火电厂检修堆焊的质量和设备使用寿命，需结合具体工况、部件材质和焊接工艺综合判断。实际应用中，建议先通过小范围试焊验证焊丝的适配性，再进行大面积堆焊作业。随着材料技术的发展，新型复合耐磨焊丝不断涌现，为火电厂高效检修、降本增效提供了更多选择。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
