一、引言：连铸辊堆焊的核心诉求与选型痛点
连铸辊作为钢铁连铸生产中的关键部件，长期承受高温、磨损、热疲劳等复杂工况，其表面堆焊质量直接决定设备使用寿命和生产稳定性。在堆焊工艺设计中，“单层焊厚” 与 “多层单道焊” 的选择一直是行业技术人员关注的焦点 —— 前者追求施工效率，后者侧重焊接质量，但实际应用中需结合工况、材料特性、成本预算等多因素综合判断，不存在绝对最优方案。
二、单层焊厚：高效低成本，但需把控质量风险
1. 工艺特点与适用场景

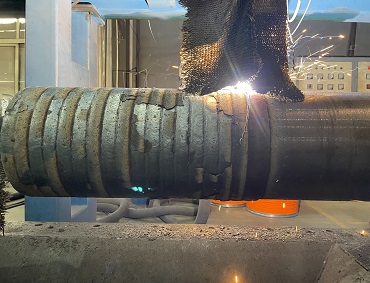

单层焊厚是指通过单次焊接完成目标堆焊厚度（通常为 3-8mm），核心优势在于施工效率高：减少焊接道次切换、层间清理等工序，单根连铸辊堆焊时间可缩短 30%-50%，尤其适合批量生产或抢修场景。同时，减少焊接热源反复作用，可降低基材热变形风险，对于刚度较低的薄壁连铸辊更具优势。
从材料适配性来看，单层焊厚更适合选用低稀释率、高熔敷效率的耐磨焊丝，且堆焊层厚度不宜过大 —— 若单次焊厚超过 10mm，易因熔池过大导致晶粒粗大、组织不均匀，甚至出现气孔、裂纹等缺陷。
2. 质量控制关键点
单层焊厚的核心风险在于焊接应力集中和稀释率控制：高温熔池冷却速度快，易在堆焊层与基材结合处形成残余应力，若未采取预热（通常 80-150℃）或后热消应力措施，长期使用中可能出现剥离开裂；此外，单层焊接时基材熔化比例较高，若稀释率超过 15%，会降低堆焊层硬度、耐磨性等关键性能，需通过调整焊接电流、电压和速度精准控制。
三、多层单道焊：质量稳定耐久，适配严苛工况
1. 工艺特点与核心优势

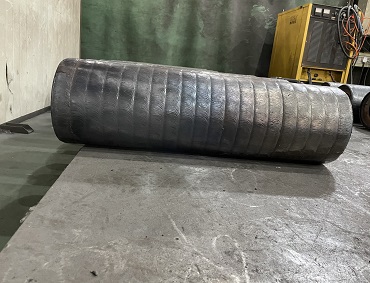

多层单道焊是指分多层焊接，每层仅焊一道，堆焊层总厚度通常在 8mm 以上，核心优势在于焊接质量均匀、使用寿命长。多层焊接时，后一道焊缝对前一道焊缝起到 “重熔回火” 作用，可细化晶粒、消除应力，减少裂纹和气孔缺陷；同时，每层焊接厚度易控制（通常 2-3mm），能精准保证堆焊层成分均匀，避免因单层过厚导致的性能衰减。
这种工艺尤其适合严苛工况：如连铸机结晶器辊、扇形段辊等，需长期承受高温（500-800℃）、高压和剧烈磨损，多层单道焊的堆焊层与基材结合强度更高（剪切强度可达 300MPa 以上），耐磨性能（硬度 HRC≥55）和热疲劳抗性更优，使用寿命比单层焊厚可延长 50%-100%。
2. 施工注意事项
多层单道焊的短板在于施工周期长、成本较高：需多次起弧收弧，层间需清理焊渣和飞溅，单根连铸辊堆焊时间通常是单层焊厚的 2-3 倍。此外，多层焊接对预热和层间温度控制要求更高 —— 若层间温度低于 80℃，易因冷热交替产生裂纹；若高于 200℃，则可能导致堆焊层晶粒粗大，需通过红外测温实时监控，确保层间温度稳定在 100-150℃。
四、选型决策：三大核心维度综合判断
1. 工况需求优先
若连铸辊用于普通板材连铸，工况温和（温度≤500℃、磨损较小），且生产节奏快、需快速抢修，优先选择单层焊厚，兼顾效率与成本；
若用于厚板、特种钢连铸，或辊体承受高温、重载、剧烈磨损（如结晶器辊、导向辊），必须选择多层单道焊，以保证设备长期稳定运行，降低后期维护成本。
2. 堆焊厚度适配
目标堆焊厚度≤6mm：单层焊厚即可满足要求，多层焊接反而会增加工序复杂度和成本；
目标堆焊厚度≥8mm：多层单道焊更具优势，单层焊厚易因厚度过大导致质量缺陷，性能无法保证。
3. 成本与效率平衡
批量生产、成本敏感型项目：可根据工况灵活选择 —— 温和工况用单层焊厚，关键部位用多层单道焊；
长期运行、维护成本敏感型项目：优先选择多层单道焊，虽然初期施工成本较高，但可大幅延长使用寿命，减少停机更换频次，综合效益更优。
五、结语：没有最优方案，只有最适配选择
连铸辊堆焊的选型核心，是在 “效率、成本、质量” 三者间找到平衡：单层焊厚以高效低成本胜出，适合工况温和、厚度较薄的场景；多层单道焊以稳定耐久见长，是严苛工况下的必然选择。实际应用中，技术人员需结合连铸辊的具体用途、工况参数、堆焊厚度和成本预算综合决策，同时通过优化焊接参数、加强过程控制，最大限度发挥两种工艺的优势，确保连铸设备的稳定高效运行。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
