一、热轧开坯辊堆焊后硬度不够的核心原因

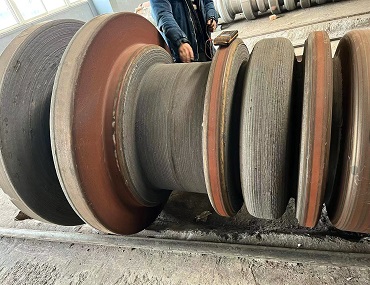

热轧开坯辊作为轧钢生产线的关键部件，堆焊修复的核心目的是恢复其耐磨性能，而硬度不足直接导致使用寿命大幅缩短，甚至引发生产事故。结合多年现场实操经验，硬度不达标的原因主要集中在以下四大类：
1. 堆焊材料选择与匹配不当
这是最常见的根源性问题。部分企业为控制成本，选用低价低合金耐磨焊丝 / 焊条，其含碳量、铬、钼、钒等合金元素含量不足，无法形成足够的碳化物硬质相；还有些场景未根据开坯辊母材材质（如 42CrMo、35CrMo 等）和工作负荷选择匹配的堆焊材料，比如重载工况选用了轻载设计的合金体系，导致焊层硬度先天不足。此外，材料存储不当（受潮、氧化）也会影响焊接效果，间接降低硬度。
2. 堆焊工艺参数控制失衡
堆焊过程的温度、速度、电流电压等参数直接决定焊层组织形态。一是预热温度不足或未预热，母材与焊层温差过大，焊后冷却速度过快，易产生马氏体组织脆性开裂，同时合金元素扩散不均，无法形成稳定的硬质相；二是焊接电流过大、电弧过长，导致焊层稀释率过高（母材金属过度熔入焊层），稀释了合金元素浓度，硬度自然下降；三是焊后冷却方式不当，如未进行缓冷处理，或冷却速度过慢，导致焊层出现珠光体、铁素体等软质组织，而非理想的马氏体 + 碳化物组织。
3. 焊前准备与焊后热处理不到位
焊前表面处理疏忽是隐形隐患：开坯辊表面的氧化皮、铁锈、油污未彻底清除，堆焊时这些杂质融入焊层，形成夹渣、气孔等缺陷，破坏了焊层致密性，进而影响硬度；部分企业省略焊后回火处理，导致焊层内应力集中，组织不稳定，不仅硬度不足，还易出现裂纹。此外，堆焊层厚度不足（低于设计要求），也会导致实际使用中硬度表现不佳。
4. 操作规范与设备状态影响
操作人员的技能水平直接影响堆焊质量：焊接时运条速度不均、摆动幅度过大，导致焊层厚度不均、熔合不良，局部区域硬度偏低；未严格按照焊接顺序操作，导致焊缝重叠处组织不均匀，出现硬度 “薄弱点”。同时，焊接设备状态不佳（如焊机电流电压输出不稳定、焊枪角度偏差），也会导致堆焊过程不稳定，影响焊层组织与硬度。
二、热轧开坯辊堆焊后硬度不足的预防措施
针对上述原因，需从 “材料、工艺、操作、检测” 全流程制定预防对策，确保堆焊后硬度满足使用要求（通常要求 HRC 55-62）：
1. 精准匹配堆焊材料，严控质量关
根据开坯辊的母材材质、工作负荷（如轧制力、温度）选择专用耐磨焊丝：重载工况优先选用高碳高铬合金焊丝（如 HRC 60-65 级），确保碳化物含量充足；轻载工况可选用中碳合金体系，平衡硬度与韧性。采购时需选择正规厂家产品，核对材质证明书，确保合金元素含量达标；存储时做好防潮、防氧化处理（如密封存放、涂抹防锈油），使用前烘干焊丝 / 焊条（酸性焊条 150-200℃烘干 1-2 小时，碱性焊条 350-400℃烘干 2-3 小时），避免水分影响焊接质量。
2. 优化堆焊工艺参数，规范流程标准

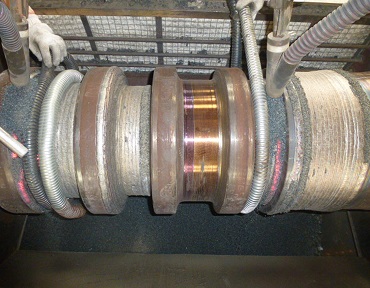

制定详细的堆焊工艺卡，明确关键参数：① 焊前预热：根据母材厚度和材质控制预热温度，采用整体预热或局部均匀预热，避免温差过大；② 焊接参数：控制焊接电流（一般 180-220A）、电压（24-28V），缩短电弧长度，降低焊层稀释率（控制在 15%-20% 以内）；③ 冷却方式：焊后采用缓冷措施（如包裹保温棉、放入保温箱），避免快速冷却；④ 焊后热处理：堆焊完成后及时进行回火处理（温度 550-600℃，保温 2-3 小时），消除内应力，稳定组织，提升硬度均匀性。同时，确保堆焊层厚度达标（通常不低于 8-10mm），采用多层多道堆焊，每道焊缝宽度控制在焊条直径的 1.5-2 倍，避免焊层过厚导致组织不均。
3. 强化焊前准备与过程控制
焊前彻底清理开坯辊表面：采用角磨机打磨、喷砂等方式去除氧化皮、铁锈、油污，确保焊接表面露出金属光泽；对辊身缺陷（如裂纹、凹坑）进行补焊修复，避免缺陷影响堆焊层质量。焊接过程中严格遵循 “先周向、后轴向” 的堆焊顺序，控制运条速度均匀（3-5mm/s），摆动幅度一致，确保焊层厚度均匀、熔合良好；每焊完一道后，及时清除焊渣，检查有无夹渣、气孔等缺陷，发现问题立即处理。
4. 提升操作技能，保障设备状态
对操作人员进行专业培训，考核合格后方可上岗，重点培训堆焊参数控制、运条技巧、缺陷识别等技能；推行 “双人互检” 制度，焊接过程中相互监督操作规范。定期维护焊接设备：校准焊机电流电压输出精度，检查焊枪、送丝机构是否正常，确保焊接过程稳定；焊接前调试设备，确认参数无误后再开始堆焊。
5. 加强质量检测，及时发现问题
建立全流程检测机制：① 焊前检测：检查母材硬度、表面缺陷，确保母材符合堆焊要求；② 焊中检测：每堆焊 2-3 层，采用便携式硬度计抽检（每 100mm 测 1 个点），发现硬度不足时，及时调整工艺参数；③ 焊后检测：堆焊完成并经热处理后，进行全面硬度检测（覆盖辊身全表面，每 50mm 测 1 个点），确保硬度值在设计范围内，同时检查焊层有无裂纹、夹渣等缺陷，不合格产品需重新堆焊或返修。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
