碳化钨焊丝是一种专用于表面耐磨堆焊的特殊材料。它并非用于连接两个工件，而是通过焊接工艺在普通金属表面熔覆一层富含碳化钨颗粒的复合层，从而赋予工件卓越的耐磨、耐腐蚀性能。要成功应用这种材料，需要理解其特性并掌握正确的焊接方法。
一、 认识碳化钨焊丝
碳化钨焊丝通常是一种管状焊丝，其内部填充有大小不一的碳化钨颗粒。焊接时，外层的金属管壳作为粘结剂熔化，并将高硬度的碳化钨颗粒包裹在其中，共同沉积在工件表面，形成一层坚硬的“盔甲”。
主要特点：所得焊层硬度极高，耐磨性优异，尤其适用于抵御剧烈磨料磨损的工况。

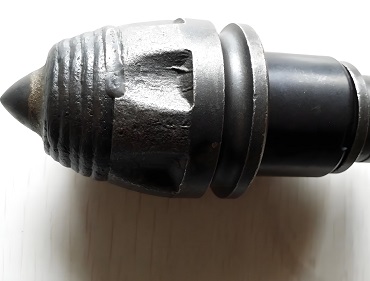

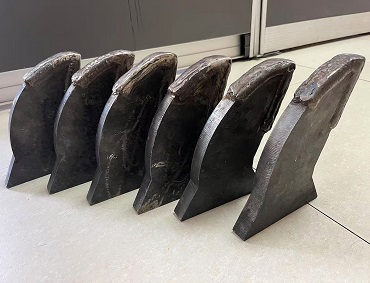

常见应用：广泛用于修复和强化工程机械易损件，如挖掘机斗齿、农机犁铧、矿山破碎机锤头、螺旋输送机叶片等。
二、 焊接方法与选择
碳化钨焊丝对热输入非常敏感，因此焊接方法的选择至关重要。推荐使用热输入相对集中且可控的方法。
1. 氧-乙炔火焰焊（气焊）
优点：设备简单，操作灵活，火焰温度相对较低，对碳化钨颗粒的“烧损”较小，能更好地保持其原始硬度。
缺点：生产效率较低，对操作者技能要求高。
适用场景：小面积修补、薄层堆焊或现场维修。
2. 钨极惰性气体保护焊（TIG焊）
优点：电弧稳定，热输入精确可控，能提供最好的焊接质量，焊层成型美观，碳化钨颗粒保存率高。
缺点：焊接速度较慢，成本相对较高。
适用场景：对质量要求高、精度要求高的耐磨件堆焊。
3. 手工电弧焊（焊条电弧焊）
虽然可以使用，但一般不作为首选。因为其电弧吹力大、飞溅多，容易导致碳化钨颗粒被吹走或嵌入不牢，影响耐磨效果。
核心建议：对于碳化钨焊丝，氧-乙炔焊和TIG焊是更可靠的选择，它们能最大限度地保护碳化钨颗粒，确保焊后性能。
三、 焊接工艺流程与核心要点
1. 焊前准备
表面清理：这是成功的第一步。必须彻底清除工件待焊区域的油污、铁锈、水分和油漆。任何杂质都会导致气孔、夹渣或焊层剥离。建议使用角磨机打磨至露出纯净金属光泽。
工件预热：对于碳钢或合金钢基材，进行适当的预热至关重要。预热能减缓焊接后的冷却速度，防止产生焊接裂纹，并有助于减少母材与焊层的应力。预热温度需根据基体材质和尺寸而定，通常需要一个均匀的加热过程。
2. 焊接操作
火焰/电弧控制：
使用氧-乙炔焊时，调节为中性焰或微碳化焰，避免使用氧化焰，以免碳化钨被氧化。
使用TIG焊时，采用直流正接（DCEN），电弧长度保持短而稳定。
焊接角度与速度：焊枪或焊炬与工件保持合理的角度，并匀速移动。目的是让碳化钨颗粒平稳地“沉入”熔池，而不是被吹到一边。
道间温度控制：在进行多层多道焊时，需注意控制层间温度，避免过热。如果温度过高，应暂停焊接，待工件冷却至一定温度后再继续。
3. 焊后处理
缓冷：焊接完成后，不要立即将工件置于寒冷环境中。应采用保温棉覆盖或放入炉中随炉冷却等方式，使其缓慢冷却，以释放内部应力，防止裂纹产生。
机加工：碳化钨堆焊层硬度极高，无法用常规工具加工。如需加工，只能使用金刚石砂轮进行磨削。
四、 常见问题与注意事项
碳化钨颗粒脱落：通常是由于热输入不足、熔深不够，导致颗粒未被金属液充分包裹；或者焊接角度不当，电弧/火焰直接吹击在颗粒上。
焊层开裂：主要原因包括焊前预热不充分、焊后冷却过快、或堆焊层过厚导致应力集中。
基体熔深不足：确保焊接热量足以使母材表面微熔，与焊层形成冶金结合，而非简单的“粘贴”。
安全警示：
焊接时务必佩戴齐全的劳动防护用品，包括焊接面罩、防护手套和焊接服。确保工作场所通风良好，避免吸入焊接烟尘。
五、结语
碳化钨焊丝的焊接是一项专业的技术，成功的关键在于对材料特性的理解、对焊接热输入的精确控制，以及严谨的工艺规程。通过选择合适的焊接方法，并严格遵循焊前清理、预热、焊接操作和焊后缓冷的步骤，就能获得高性能的耐磨堆焊层，显著延长工件的使用寿命。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
