在电厂生产体系中，从燃煤输送到锅炉运行，各类设备长期承受物料冲刷、机械摩擦与温度波动的多重考验，磨损成为制约设备寿命与生产稳定性的关键瓶颈。堆焊耐磨焊丝通过在易损部件表面熔覆高强度耐磨层，为设备筑起 "防护屏障"，其选型与应用直接关系到电厂运维成本与生产效率，已成为电力行业设备防护的核心技术方案。
一、电厂设备磨损痛点与堆焊技术价值
电厂生产流程中，多个关键环节的设备因工况特殊而面临严重磨损问题，这些问题不仅增加了维护负担，更可能引发生产中断风险。
输煤系统是磨损问题的重灾区。从原煤仓到磨煤机，输煤管道、溜槽长期输送含煤矸石、石英砂等硬质杂质的物料，持续的冲刷摩擦导致管壁厚度不断减薄，传统钢材部件往往需要频繁更换。磨煤机作为燃煤发电的核心设备，其磨辊、磨盘与煤炭的挤压研磨属于典型的低速高应力磨损，部件表面的磨损会直接影响煤粉细度与燃烧效率。此外，排风机叶片、破碎机锤头及衬板等设备，也因长期接触硬质物料或承受冲击载荷而频繁出现磨损失效。
堆焊耐磨焊丝的应用为解决这些痛点提供了有效路径。与直接更换新部件相比，采用堆焊技术修复磨损设备具有显著优势：修复成本仅为新件的一小部分，且修复后的部件寿命可大幅延长；同时，堆焊过程无需大规模拆卸设备，能显著缩短停机维护时间。在磨煤机辊套、输煤溜槽等典型场景中，合理选用堆焊耐磨焊丝可使部件寿命延长数倍，直接降低设备全生命周期的运维成本。
二、电厂常用堆焊耐磨焊丝类型及适配场景
不同工况对耐磨焊丝的性能需求差异显著，电厂需根据设备类型、磨损特点与运行环境选择适配产品。目前电厂应用最广泛的主要有以下几类：
1、高铬铸铁类耐磨焊丝

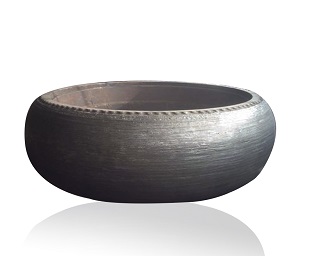

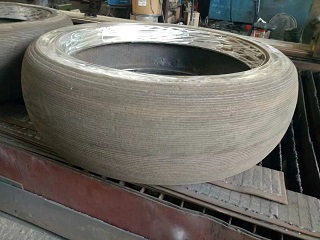

这类焊丝以高碳高铬为核心成分，通过形成大量碳化铬硬质相实现耐磨性能，硬度可达到 HRC55 以上，是应对纯机械磨损的主流选择。其网状分布的硬质相能有效抵抗物料的冲刷与研磨，在≤400℃的中低温环境下保持稳定性能，非常适配电厂输煤管道、磨煤机磨辊及磨盘等场景。例如在磨煤机辊套修复中，采用高铬铸铁类焊丝堆焊后，部件可连续运行数千小时，磨损量仅为毫米级。但需注意，此类焊丝韧性相对不足，不宜用于强冲击工况。
2、碳化钨复合耐磨焊丝
这类焊丝因含有高硬度的碳化钨颗粒，耐磨性能更为优异，硬度可达到 HRC60 以上，适用于物料硬度高、磨损剧烈的部位。在电厂破碎机锤头、进料口等极端磨损区域，采用碳化钨复合耐磨焊丝堆焊，能显著提升部件的抗磨能力。不过其焊接工艺要求较高，且成本相对昂贵，通常用于磨损最严重的关键部位。
3、马氏体不锈钢耐磨焊丝
这类焊丝兼具一定的耐磨性与韧性，硬度范围在 HRC48-55 之间，抗冲击性能较好，适合用于受冲击载荷较大的磨损部位。在电厂刮板机连接部位、部分受冲击的溜槽区域，马氏体不锈钢耐磨焊丝能在抵抗磨损的同时，避免因冲击导致的焊层崩裂。部分型号还具备一定的耐蚀性，可用于轻度腐蚀环境下的设备防护。
4、药芯耐磨焊丝
药芯焊丝凭借焊接工艺性能好、飞溅小的优势，在电厂大面积堆焊修复中应用广泛。其内部药芯可提供良好的冶金保护，无需额外添加保护气体（部分型号），操作便捷，适合现场修复与自动化堆焊作业。在输煤系统衬板、风机叶片等大面积磨损部件的修复中，药芯焊丝能大幅提升堆焊效率，且焊层质量稳定。
三、电厂堆焊耐磨焊丝选型与应用要点
1、科学选型的核心维度
焊丝选型需结合工况条件、磨损类型与基体材料综合判断。从磨损类型来看，纯磨料磨损优先选择高铬铸铁或碳化钨类焊丝；若存在明显冲击载荷，则应选用韧性较好的马氏体不锈钢焊丝；对于轻度腐蚀环境下的磨损，需考虑含铬量更高的耐蚀合金焊丝。
工况温度也是关键因素：中低温环境（≤400℃）可选用常规高铬铸铁焊丝；若温度超过 500℃，则需避免使用普通高铬焊丝，因其铬元素易氧化失效，应选择耐高温的镍铬合金焊丝。基体材料方面，低碳钢基体适配大多数耐磨焊丝；高碳钢或合金钢基体则需重点考虑预热与焊后热处理要求，避免产生焊接裂纹。
2、规范应用的工艺关键
焊前准备直接影响堆焊质量。待焊表面需彻底清理油污、锈迹与磨损残渣，对于严重磨损部位，应先进行基体修复使其恢复基本尺寸。根据焊丝类型与基体材料，需提前确定是否进行预热：高碳高铬焊丝堆焊时，通常需预热 250-350℃以防止冷裂纹产生，层间温度也应控制在合理范围。
堆焊过程中，需严格控制焊接参数，按照焊丝厂家推荐的电流、电压与堆焊速度操作，单层堆焊厚度一般控制在 3-5mm，采用交错堆焊方式减少应力集中。焊后处理同样重要，需让部件缓慢冷却以防止裂纹产生，必要时进行消除应力热处理，并对堆焊表面进行适当修磨，确保设备配合精度。
四、电厂堆焊耐磨技术的发展趋势
随着电厂对节能降耗与设备可靠性要求的提升，堆焊耐磨焊丝技术也在不断创新。一方面，专用化焊丝日益增多，针对磨煤机、输煤系统等特定设备的工况特点，厂家已开发出定制化焊丝产品，在硬度、韧性与工艺性之间实现更优平衡。例如针对磨煤辊修复的专用焊丝，可同时满足抗磨损与抗冲击的双重需求。
另一方面，绿色化与高效化成为发展方向。低飞溅、低烟尘的环保型焊丝逐渐取代传统产品，契合电厂的环保要求；而适应自动化焊接的细丝焊丝与高效药芯焊丝，能进一步提升堆焊效率，减少人工成本与停机时间。此外，梯度堆焊技术的应用也在拓展，通过不同性能焊层的组合，实现 "表面高耐磨、底层高韧性" 的效果，更精准地匹配设备的服役需求。
堆焊耐磨焊丝作为电厂设备防护的核心材料，其合理选用与规范应用是降低运维成本、保障生产稳定的关键。未来，随着材料技术与焊接工艺的不断进步，堆焊耐磨技术将在电厂节能增效中发挥更加重要的作用，为电力行业的高质量发展提供坚实支撑。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
