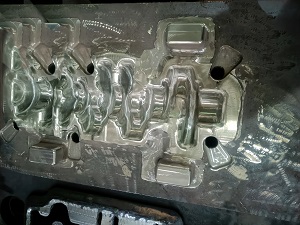

热锻模具在锻造生产中承受着高温、高压、高冲击及剧烈的冷热循环，其工作表面极易产生磨损、热疲劳裂纹甚至塌陷。采用耐磨焊丝进行堆焊修复或表面强化，是延长模具寿命、降低生产成本的有效手段。然而，焊后硬度的稳定性和均匀性是衡量修复质量、确保模具耐磨性与抗冲击韧性平衡的关键指标。本文将深入探讨如何通过科学选材、精准工艺和严谨后处理，确保耐磨焊丝堆焊热锻模具后达到理想的硬度。
一、 核心挑战：为何焊后硬度控制至关重要？
热锻模具对堆焊层的要求极为苛刻：
高耐磨性： 抵抗高温下金属坯料的剧烈摩擦与塑性变形。
高红硬性： 在反复加热（可达800℃以上）冷却循环中保持足够的硬度，抵抗高温软化。
良好的抗热疲劳性： 抵抗因反复热胀冷缩导致的裂纹萌生与扩展。
适度的韧性： 承受冲击载荷，防止脆性剥落或开裂。
焊后硬度是上述性能（尤其耐磨性和红硬性）最直接的表征。 硬度不足，模具会快速磨损失效；硬度过高或分布不均，则易诱发裂纹甚至崩刃。因此，精准控制焊后硬度是堆焊修复成功的核心。
二、 基石：科学选择匹配的耐磨焊丝
焊丝的材质是决定最终硬度的根本因素。针对热锻模具的严苛工况，应选用专用热作模具钢焊丝或高性能合金粉末。
优选热作模具钢体系焊丝：
典型代表： 雷公439Z系列焊丝
核心优势：
成分匹配： 其合金体系（含Cr、Mo、W、V）与常用热锻模具母材接近，具有良好的相容性和高温性能。
高温稳定性： 富含的V、Mo、W等强碳化物形成元素（如VC、Mo₂C），即使在高温下也能有效钉扎晶界、阻止晶粒长大，提供优异的红硬性和抗回火软化能力。
目标硬度范围： 焊态及热处理后硬度通常可稳定在 HRC 48-55 之间，完美适配热锻模具表面耐磨层的需求。
慎用纯高硬耐磨焊丝：
避免直接选用用于耐磨衬板、破碎机刀盘等场合的超高碳高铬铸铁焊丝（如Cr30型）或碳化钨焊丝。这类焊丝虽然室温硬度过高（HRC 60+），但：
韧性差： 在冲击载荷下极易开裂剥落。
高温软化严重： 红硬性远不如热作模具钢焊丝，高温下硬度急剧下降。
热膨胀系数差异大： 易导致焊接应力过大，引发裂纹。
三、 关键保障：堆焊工艺的精准调控
焊丝选对只是第一步，严谨的堆焊工艺是保证硬度均匀、组织致密、无缺陷的核心环节：
严格的焊前准备：
彻底清理： 模具待焊区域必须打磨至金属光泽，100%清除油污、锈蚀、氧化皮、脱碳层及旧裂纹。任何残留物都是气孔、夹渣和未熔合的隐患。
精准预热： 预热是重中之重！
目的： 显著降低焊接热应力，减缓冷却速度，防止冷裂纹和淬硬脆化区形成。
温度： 根据模具材料（常用439Z焊丝等）和尺寸，通常需要 350°C - 550°C 的整体均匀预热。预热不足是导致裂纹和硬度异常（局部硬脆区）的主因。
方法： 采用加热炉整体加热或大型预热枪均匀加热，并用红外测温仪多点监控，确保温度达标且均匀。
精细化的焊接参数控制：
低热输入原则： 优先选用脉冲MIG/MAG焊、小电流TIG焊或等离子粉末堆焊等热输入相对可控的工艺。避免大电流、慢速焊导致的过热。
堆焊操作要点：
短道焊/分段跳焊： 分散热量，减少焊接变形和应力集中。
保证熔合： 确保焊道与母材、焊道之间熔合良好，避免未熔合成为裂纹源或硬度薄弱区。
避免稀释率过高： 控制第一层焊接参数，减少母材熔化量对堆焊层合金成分（进而影响硬度）的稀释。必要时可先用匹配性更好的“缓冲层”焊丝打底。
四、 定盘星：焊后热处理工艺
焊后热处理是稳定组织、释放应力、精准调控最终硬度不可或缺的步骤：
及时缓冷/后热：
堆焊完成后，若不能立即进炉热处理，需将模具缓冷至室温（如放入保温棉/石棉灰中或进预热炉随炉冷却）。严禁空冷或水冷！ 急冷会产生巨大应力和淬硬组织。
去应力退火 (必备)：
目的： 消除大部分焊接残余应力，防止延迟裂纹，稳定尺寸。
工艺： 将模具缓慢加热至 600°C - 650°C（低于母材和堆焊层的最终回火温度），保温时间充足（通常按模具截面厚度计算，如1小时/25mm），然后随炉缓冷至300°C以下出炉空冷。
最终淬火+回火 (核心)：
目的： 这是获得目标硬度、最佳红硬性和综合力学性能的关键步骤。必须依据所选焊丝的材料牌号和模具服役要求制定精确工艺。
淬火：
温度：参考焊丝对应的奥氏体化温度（如H13焊丝约1020-1080°C）。
保温：确保充分奥氏体化。
冷却：根据模具尺寸、复杂度和韧性要求选择油淬、分级淬火或高压气淬。冷却速度直接影响最终硬度和组织。
回火 (通常需多次)：
回火温度是硬度的主控因素！ 温度越高，硬度越低（但韧性提升）。
热锻模具堆焊层常用回火温度范围：550°C - 620°C。需进行至少两次回火（第二次回火温度可比第一次低10-20°C），充分消除残余奥氏体，稳定组织和尺寸。
目标硬度匹配： 通过调整回火温度，将堆焊层的最终硬度精准控制在HRC 48-54 的典型理想范围（具体数值根据模具工作部位和材料确定）。
五、 最后防线：硬度检测与质量控制
无损检测先行： 热处理前后，务必进行渗透探伤(PT) 或 超声波探伤(UT)，确保堆焊层无裂纹、气孔等缺陷。
硬度检测规范：
位置： 在堆焊层工作面及关键截面（如过渡区）进行多点检测。
方法： 标准洛氏硬度计(HRC) 检测。确保检测面平整光洁。
要求： 硬度值应在目标范围内且分布均匀。同一区域多点测试值波动应小于±2 HRC。
金相组织检查（有条件）： 观察堆焊层组织（如马氏体形态、碳化物分布、晶粒度）是否正常，这是硬度稳定性的微观保证。
六、结语：系统性工程成就稳定硬度
保证耐磨焊丝堆焊热锻模具后的硬度稳定可靠，绝非单一因素决定，而是一项涵盖材料科学、焊接冶金、热处理工艺及严格质量控制的系统工程：
选对焊丝是基础： 坚定不移地选用专用热作模具钢焊丝(H13等)，舍弃纯高硬但脆性大的耐磨焊丝。
工艺精准是核心： 充分预热、控层温、低热输入、缓冷的焊接工艺，是获得良好焊态组织的前提。
热处理是关键： 去应力退火+淬火+精准回火，是调控最终硬度、释放应力、获得最佳综合性能的必经之路。
检测把关是保障： 严格的无损检测和硬度测试，确保万无一失。
遵循这套系统性的解决方案，企业不仅能有效恢复旧模具的性能，更能通过堆焊强化显著提升新模具的耐磨寿命和抗失效能力，为锻造生产的连续高效运行奠定坚实基础。掌握焊后硬度控制，就是掌握了热锻模具堆焊修复成功的金钥匙。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
