在复杂地质条件下，盾构机刀盘的磨损防护是保障隧道工程连续掘进的核心环节。耐磨焊丝的选择需基于岩层特性、磨损机制及结构力学要求进行系统性匹配，任何选材失误均可能导致非计划停机或结构失效风险。

一、刀盘磨损区域与失效模式关联分析

      损伤区域             主导磨损机制             材料失效特征

刀具安装基座        微动磨损+振动疲劳        安装孔塑性变形/螺栓剪断

刮刀刃口区域        凿削磨损+高应力碾磨     刃缘钝化/硬质相剥落

辐板表面              磨粒冲刷+电化学腐蚀      蜂窝状蚀坑/定向流线沟槽

典型失效案例：某硬岩地层采用高碳铬铁焊丝修复刮刀，因韧性不足导致基体裂纹扩展引发刀盘卡滞。

二、地质岩性与焊丝性能匹配准则

1. 岩层特性适配矩阵

    地质分类             核心磨损要素             焊丝关键性能要求

石英岩地层          高硬度矿物切削             碳化物体积分数＞55%

泥质岩地层          粘着磨损+水介质腐蚀    铬含量≥25%并含自润滑相

卵砾石复合层       冲击载荷+应力疲劳       基体冲击韧性优先保障

富水破碎带          腐蚀-磨损协同作用         镍基合金抗晶间腐蚀能力

2. 地下水环境影响

      酸性环境（pH<5.5）：需采用超低碳镍铬钼合金体系

      高氯离子环境：要求焊丝具备钝化膜再生特性

三、刀盘分区焊接技术方案

1. 刀具基座修复

      过渡层：镍基合金缓冲应力

      功能层：钴基碳化钨抗微动磨损

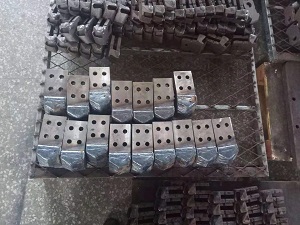

2. 刮刀刃口强化

      基体层：铁铬硼钒中硬度韧性合金

      刃缘层：定向熔覆碳化钨颗粒增强相

3. 辐板表面防护

      封底层：致密耐蚀合金隔绝腐蚀介质

      耐磨层：仿生流线型焊道设计

四、关键工艺控制要素

1. 冶金相容性控制

      高锰钢基体需采用奥氏体焊丝过渡，阻断碳迁移

      异种钢焊接时热膨胀系数差需≤12%

2. 热输入管理规范

      层间温度监测：红外测温仪全程监控

      温度控制阈值：≤150℃（硬岩地层需进一步降低）

      冷却方式：铜制激冷夹具配合分区焊接

3. 结构变形预防

      非对称堆焊厚度差需≤4mm

      预置反变形量补偿收缩应力

五、焊丝选用流程与技术验证

      地质参数采集

      岩石磨蚀性指数测定

      地下水化学成分分析

      损伤三维重建

      激光扫描获取磨损深度分布云图

      数字模拟预判

      工程化验证

      模拟岩屑流磨损试验台测试

      微观组织分析与界面结合强度检测

六、行业标准与质量控制依据

1、熔敷金属检测：

      ISO 6848：电弧焊焊丝成分要求

      AWS A5.13：钴基堆焊焊丝规范

2、工艺评定标准：

      EN ISO 15614：焊接工艺规程评定

      结论：基于系统工程的选材方法论

      盾构刀盘耐磨堆焊的本质是多学科协同的防护系统工程。焊丝选择需遵循：

      岩层磨损机制主导材料性能设计

      结构应力分布决定堆焊梯度策略

      冶金相容性是长期服役的基础保障

      最终评价标准体现于：刀盘修复后的等效掘进里程，而非孤立材料参数。专业选材需建立在地质力学、材料科学及焊接技术的交叉分析基础上，方可实现盾构设备在复杂地层中的高可靠性运行。

      以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
