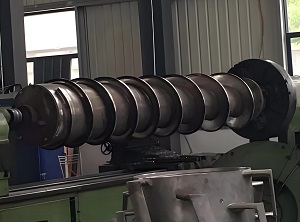

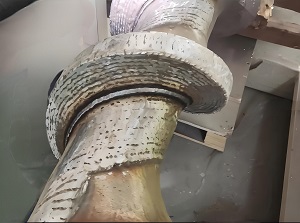

在工业设备的修复战场上,螺旋轴如同旋转的巨龙,其独特的螺旋曲面让耐磨堆焊变得极具挑战——既要抵御严苛磨损,又要驯服焊道在曲面上精准成型。当耐磨焊丝遇上螺旋轨迹,如何避免焊缝高低不平、宽窄不一甚至熔合不良?这绝非蛮力可为,而是一门精密控制的金属重塑艺术。
一、螺旋轴堆焊的独特挑战
曲面拘束:螺旋槽的弧度使熔池受重力影响方向不断变化,易导致铁水下淌或咬边
空间受限:狭窄的螺旋槽限制焊枪摆动空间,焊道排布难度倍增
热循环复杂:连续旋转焊接导致热积累不均,变形风险加剧
轨迹精度:焊道需严格沿螺旋线行进,错位将破坏整体耐磨层连续性
核心矛盾:自动化的高效需求 vs 手工操作的灵活优势
二、控制焊缝成型的五大关键手法
1、焊枪姿态的“时空法则”
(1)角度动态调整:
随螺旋曲率实时改变焊枪工作角(推荐60°-80°)和行走角(5°-15°后倾),如同书法运笔的提按转折
(2)径向定位控制:
采用浮动式焊枪支架,确保焊丝端部与螺旋槽底部保持恒定距离(±1mm)
2、热输入的精妙平衡
(1)分段逆焊策略:
将长螺旋分解为4-6段,采用逆向跳焊降低整体热变形(图示分段编号方案)
(2)层间温度红线:
用红外测温仪监控,超过临界温度立即停焊(建议≤150℃),避免高温软化基体
3、焊道排布的“编织逻辑”
(1)错位叠层法:
首层焊道居中,次层分列两侧呈“品”字形交错(图示叠层示意图)
(2)宽槽处理技巧:
当槽宽>3倍焊道时,先焊两侧边界再填充中部,避免边缘熔合不良
4、旋转与进给的齿轮啮合
(1)速度匹配公式:
轴体旋转速度(RPM)与焊枪轴向进给速度(mm/min)需满足:
螺距=进给速度/旋转速度
(2)防偏移装置:
加装激光定位仪实时校准焊枪与螺旋线的相对位置
5、熔池的“可视化驯服”
(1)电弧观测系统:
集成内窥镜或高温摄像头,透过焊烟监控熔池形态
(2)声控反馈技术:
通过电弧声音频率判断熔透状态,经验焊工可听声辨形
三、实战避坑指南
典型缺陷 成因剖析 破解之道
焊道蛇行扭曲 送丝不稳+轨迹偏移 升级双驱送丝系统+激光跟踪
槽边咬边 焊枪角度错误/热输入过大 减小电流10%+增大工作角
层间未熔合 清渣不彻底/起弧位置重叠 用针束枪强化清渣+错开起弧点
端部塌陷 收弧热集中 增加收弧填充次数+预冷措施
四、进阶控制:从经验到智能
1、数字预演:
通过焊接仿真软件模拟不同参数下的热变形量,预判优化方案
2、参数记忆库:
建立轴径-螺距-焊材对应参数矩阵(例:Φ200mm轴/50mm螺距/Φ1.6mm焊丝)
3、智能闭环系统:
集成视觉传感+自适应控制器,实时调节电流电压补偿曲面起伏
终极心法:把螺旋轴看作立体的时钟表盘——焊枪是走动的秒针,每一度旋转都需精准的时空协同
五、结语:在旋转中寻找平衡之道
螺旋轴耐磨堆焊的本质,是在动态旋转中寻求凝固的完美。成功的焊缝成型不在于追求绝对平整,而在于让每一道波纹都成为抵御磨损的有效铠甲。掌握曲面焊接的“时空法则”,用精准控制将焊丝熔滴转化为螺旋线上的精密护甲——这正是工业修复者将技术升华为艺术的明证。
