在工业设备维修与制造领域，碳化钨耐磨焊丝因其优异的抗磨损性能，被广泛用于修复或强化易磨损部件。其焊接工艺需要结合材料特性与工况需求，才能最大化发挥其延长设备寿命的作用。以下从工艺特点、操作规范及注意事项等方面进行系统解析。

一、工艺核心：材料特性与焊接匹配性

      碳化钨耐磨焊丝以高硬度碳化钨颗粒为核心，熔覆层硬度可达HRC60以上，适用于承受高应力磨损的工况（如矿山机械、水泥设备）。焊接时需注意：

      热输入控制：过高温度易导致碳化钨分解，建议采用短弧焊接或脉冲电弧，减少热影响区。

      稀释率管理：基体金属过度熔化会稀释碳化钨含量，需控制焊层厚度（通常2-3层为佳）。

二、关键操作步骤

1、焊前预处理

      彻底清除工件表面的油污、锈迹，避免气孔、夹渣。

      对厚板或高碳钢基材进行预热（150-250℃），防止冷裂纹。

2、焊接参数选择

      优先选用氩气或混合气体保护焊（如80%Ar+20%CO₂），减少氧化。

      电流调整需匹配焊丝直径，例如φ1.2mm焊丝可采用中低电流平缓过渡。

4、施焊手法

      采用短段焊、多层多道焊，避免单层过厚引发应力集中。

      焊枪角度保持70-80°，确保熔池充分覆盖碳化钨颗粒。

三、典型应用场景与优化建议

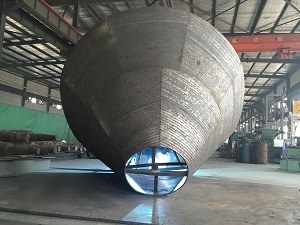

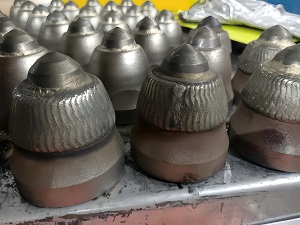

      矿山机械：输送机叶片、破碎机锤头等部件堆焊时，建议交替使用纵向与横向运条，提升耐磨均匀性。

      农业机械：犁刀、旋耕刀焊接后，可配合缓冷措施减少脆性相生成。

注意事项：

      焊后避免急冷，采用石棉毡保温缓慢冷却。

      针对复杂形状工件，可采用分段跳焊法控制变形。

四、常见问题与解决方案

      气孔问题：检查气体纯度（≥99.5%），确保防风措施到位。

      裂纹风险：高硬度焊层易产生冷裂纹，可通过预热及焊后热处理（300℃×2h）缓解。

      脱渣困难：调整电流至熔渣自翘起状态，或选用专用清渣工具。

五、结语

      碳化钨耐磨焊丝的焊接效果不仅依赖工艺参数，更需结合操作经验与工件实际工况。通过合理控制热输入、优化层间处理，可实现耐磨层与基体的高结合强度，为设备提供长效保护。在实际应用中，建议先进行小范围试焊，验证工艺稳定性后再批量施工。

      以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑    咨询电话：18202593233
