交变应力裂纹（疲劳裂纹）是金属构件在反复承受交变载荷时，因微观损伤累积导致的渐进式破坏。这种裂纹的可怕之处在于：即使应力远低于材料屈服强度，经过足够次数的循环后仍会发生断裂，约占机械失效事故的80%以上。
一、裂纹发展的三阶段
裂纹萌生（10⁴-10⁵次循环）
应力集中部位（如焊趾、孔洞）产生微观滑移带
典型尺寸：0.01-0.1mm
裂纹扩展（10⁵-10⁷次循环）
裂纹沿最大切应力方向延伸，形成贝壳状疲劳辉纹
扩展速率：10⁻⁸-10⁻⁶ m/cycle
瞬断（最后1次循环）
剩余截面无法承受载荷，发生韧性或脆性断裂

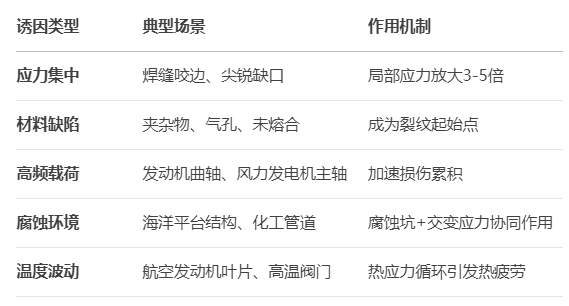

二、五大核心诱因
三、典型失效案例解析
高铁车轮辐板断裂
原因：轮轨冲击振动引发交变应力，辐板过渡圆角过小（R＜8mm）
改进：优化至R15mm+喷丸强化
风力发电机轴承失效
原因：偏航系统频繁微调导致10⁹次微小应力循环
对策：采用渗碳钢+残余压应力处理
飞机蒙皮铆钉孔开裂
诱因：气动载荷波动+铆接孔边缘未倒角
方案：孔边冷挤压强化+干涉配合铆接
四、系统性防控策略
设计优化
避免突变截面（应力集中系数Kt＜2）
采用流线型过渡（圆角半径R≥5mm）
工艺控制
喷丸/滚压引入表面压应力（提升疲劳强度30-50%）
焊接接头打磨消除咬边（粗糙度Ra≤3.2μm）
材料升级
选用高周疲劳性能优异的材料（如300M钢、Ti-6Al-4V）
控制非金属夹杂物（硫/磷含量≤0.015%）
使用维护
定期磁粉/渗透检测（裂纹检出阈值0.1mm）
实施损伤容限设计（允许存在可管控的微小裂纹）
五、前沿检测技术
声发射监测：实时捕捉裂纹扩展的弹性波信号
数字图像相关（DIC）：全场应变测量定位危险区域
非线性超声检测：识别早期微损伤（＜0.01mm）
交变应力裂纹的本质是能量输入的持续博弈。通过降低应力幅值、阻断裂纹萌生、延缓扩展速率三位一体的防控体系，可显著提升构件疲劳寿命。对于关键承力结构，建议采用安全寿命设计与损伤容限设计相结合的双重保障策略。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233 |
