一、堆焊技术核心价值与原理
堆焊（Surfacing Welding）是通过焊接工艺将特殊性能的填充金属熔覆在基材表面的先进技术。其本质是在保持工件基体韧性的前提下，构建具有耐磨、耐蚀或耐高温特性的复合结构。通过精准控制堆焊层厚度（通常0.5-15mm），既可恢复磨损件尺寸，又能赋予表面层数倍于基材的服役性能。该技术成功实现了"刚柔并济"的材料设计理念——以低成本碳钢为基体，表层采用贵金属合金，综合成本较整体合金制造降低60%-80%。
二、多维应用场景解析
1、工业装备延寿
矿山破碎机齿板经碳化钨堆焊后，使用寿命从800小时提升至3000小时；热轧辊表面通过堆焊修复，轧制量提升2.3倍。
2、功能性表面再造
水轮机叶片采用Inconel 625镍基合金堆焊，抗空蚀能力提高5倍；石油钻杆接头堆焊钴铬钨合金，耐磨损寿命达新件的4倍。
3、复合制造创新
堆焊技术制造的复合模具，型腔硬度达HRC62，基体保持HRC32韧性，较整体模具钢方案节约材料成本65%
三、材料体系科学选型指南
合金类型 典型牌号 硬度(HRC) 适用工况
高铬铸铁 LZ662Z 58-62 常温磨料磨损
钴基合金 Stellite6 40-45 高温磨损+腐蚀
镍基合金 Inconel 625 20-25 强腐蚀环境
碳化钨复合 YD212Z 65-68 极端磨粒磨损
四、主流堆焊工艺对比

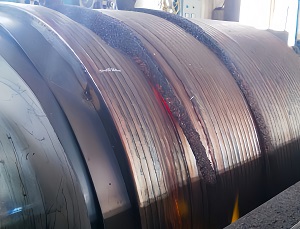

1、埋弧堆焊（SAW）
优势：熔敷效率达12kg/h，适合大面积修复
局限：热影响区深度达5-8mm，薄壁件易变形
适用场景：轧辊、磨煤辊等大型部件修复
2、等离子转移弧（PTA）
优势：稀释率<5%，层厚控制精度±0.1mm
技术参数：工作电流80-300A，送粉速度50-200g/min
典型应用：精密阀门密封面、涡轮叶片修复
3、激光熔覆（LMD）
技术突破：热输入降低70%，组织致密度达99.5%
经济性对比：设备投资是PTA的3倍，但材料利用率提高40%
适用领域：航空航天精密件、医疗器械表面强化
五、工艺控制关键点
1、预热温度模型
碳钢基体：T=(0.04C+0.4Mn)×100℃（C、Mn为含量百分比）
实例：45#钢(C0.45%,Mn0.65%)需预热≥230℃
2、层间温度控制
高合金堆焊：严格控制在150-200℃区间
温度监控：采用红外测温仪+热电偶双校验系统
3、焊后热处理
消应力退火：580-620℃×2h，随炉冷却
典型案例：堆焊轧辊经热处理后裂纹率从15%降至0.3%
六、行业应用实证
1、水泥行业立磨辊修复
原工况：每8000吨产量需更换新辊
堆焊方案：采用D-65焊丝+埋弧堆焊
成效：单次修复成本28万元，产量提升至35000吨，吨水泥维修成本下降0.15元
2、船舶螺旋桨再造
传统问题：铜合金桨叶腐蚀速率达1.2mm/年
创新工艺：激光熔覆Stellite 21合金层
效果：耐海水腐蚀寿命延长至8年，维修周期缩短60%
七、技术经济性分析
某钢铁集团实践数据：
年消耗轧辊120支，新辊单价85万元
引入堆焊修复后：
单辊修复成本18万元
平均使用次数达3.2次
年节约成本：120×85 - (120/3.2)×18 = 10200 - 675 = 9525万元
八、技术发展前沿
智能送丝系统：实现焊道宽度自动补偿，熔覆效率提升40%
复合堆焊技术：交替熔覆硬质相与韧性层，抗冲击磨损能力提高3倍
数字孪生应用：通过应力场模拟优化堆焊路径，减少变形量70%
九、实施建议
建立材料-工艺-工况匹配数据库，采用光谱分析技术实时监控熔池成分，结合物联网设备构建堆焊质量追溯系统。对于关键设备推行"预防性堆焊"策略，在磨损量达设计值80%时提前干预，可延长30%修复周期。
通过系统化应用堆焊技术，制造企业不仅能实现降本增效，更能推动装备制造向绿色再制造模式转型，该技术已成为《中国制造2025》重点推广的绿色制造技术之一。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
